一:检测内容及要求



检测工件面积:

               直径5-29毫米的骨架正面积,侧面外观检测

检测内容:

               1:破损面在样件两侧可检,在其它位置无法检测.

               2:脚部氧化,在外表清晰可见可检测,内侧无法检测.

               3;脚歪,缺脚检测,脚间有异物检测.

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量100-600(根据样件送料速度)

分工段进行:按照检测内容细分检测步骤.


二: 设备组成及主要机构



整体构成:尺寸:  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19

4:工业相机:  6,分别顶部检测脚歪,氧化,左侧部件缺损,右侧部件缺损

                    侧面背光检测脚歪,底部检测氧化,缺脚,底部检测脚间异物.

5:工业镜头: 6FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)

.1: 设备外观3D立体图

机器视觉检测设备

三:底部检测方式

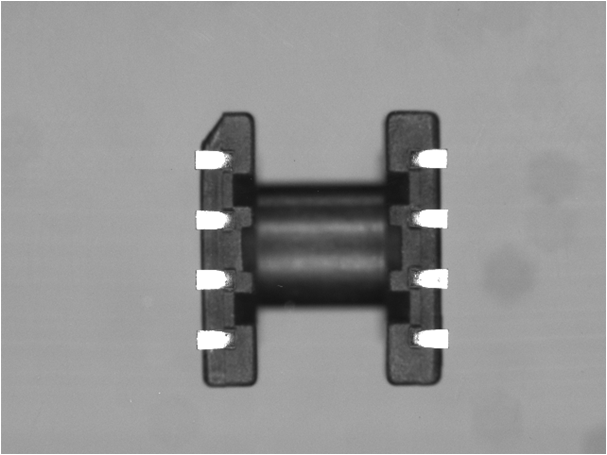

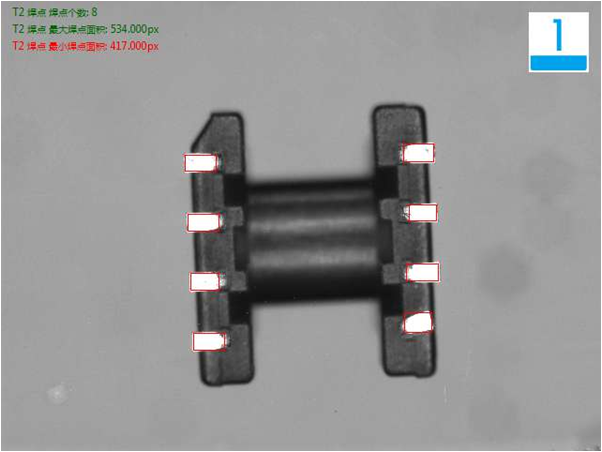

底部检测效果原图:

机器视觉检测方案

三:底部检测方式

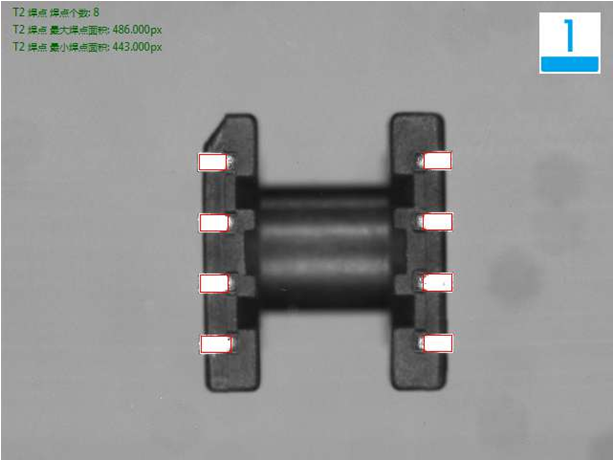

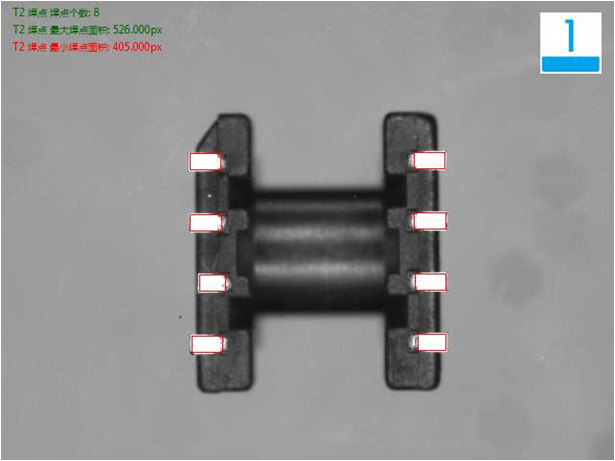

底部检测良品效果分析图:  OK

机器视觉检测方案

三:底部检测方式

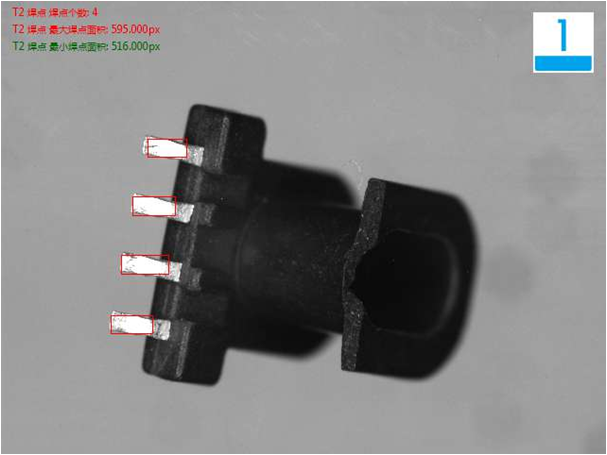

底部脚检测氧化不良品分析图:NG

机器视觉检测方案

三:底部检测方式



底部脚检测缺脚不良品分析图NG

机器视觉检测方案

三:底部检测方式



底部脚检测脚歪不良品分析图NG

机器视觉检测方案

三:2侧面检测方式



侧面检测原图:

机器视觉检测方案

三:2侧面检测方式

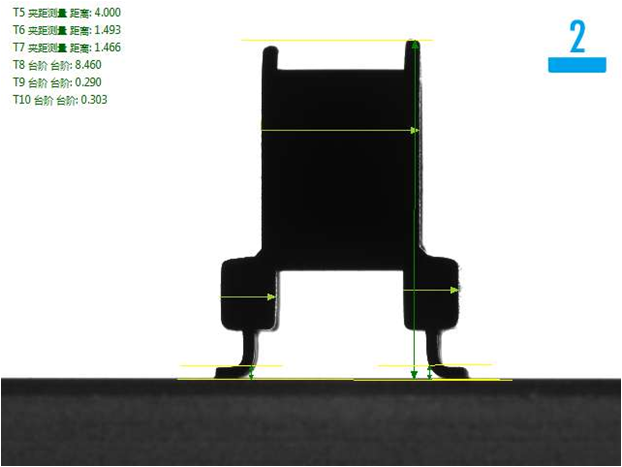

侧面检测良品分析图:   OK

机器视觉检测方案

三:2侧面检测方式

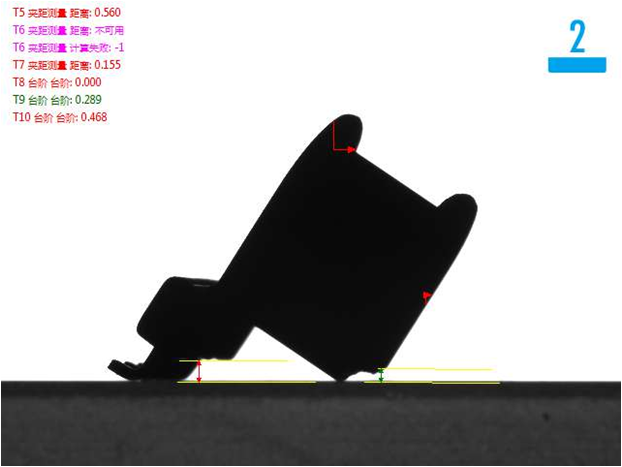

侧面检测骨架破损不良品分析图:   NG

机器视觉检测方案

三:3侧面背光检测方式

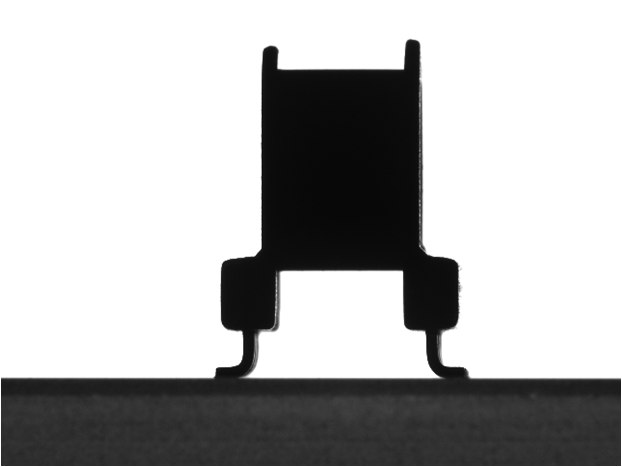

侧面背光原图:

机器视觉检测方案

三:3侧面背光检测方式

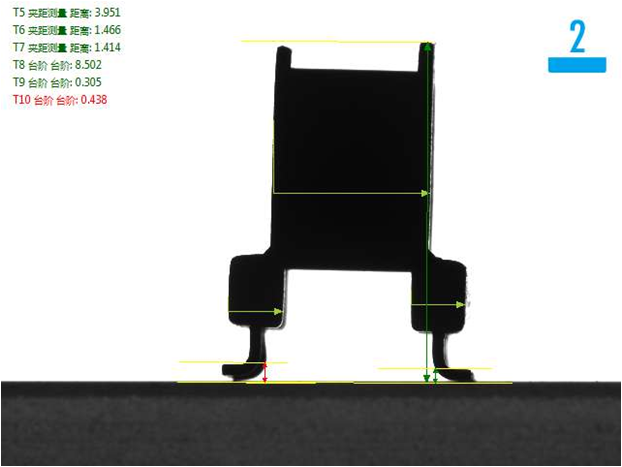

侧面背光良品分析图:   OK

机器视觉检测方案

三:3侧面背光检测方式



侧面背光不良品分析图:   NG

机器视觉检测方案

.系统安装要求:



设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V50Hz,  耗电<1KVA

以上就是绕线骨架机器视觉检测方案,详细请咨询思普泰克https://www.sipoah.com/ 咨询热线178-5600-0331
