机器视觉标签印刷字符缺陷检测

返回列表 来源:admin 浏览: 发布日期:2020-05-15 14:42

标签的广泛应用和标签品种的不断发展,自然推动了标签印刷技术的发展。标签印刷涵盖平、凸、凹、网等多种印刷方法,其在不同国家的应用也不尽相同。然而,从近年来全球标签的发展趋势来看,柔性印刷、窄幅轮转印刷和数字印刷已成为欧美国家标签印刷的新亮点,也是标签印刷的发展趋势。

  标签印刷包括几种主要的印刷方法。在制版阶段,根据不同的产品特点选择不同的印刷方法。根据印刷方法的不同,制版工艺也不同。标签在印刷过程中难免会出现油墨干燥性差墨层粘连、标签印刷出现糊版、油墨转移不良等问题需要剔除,传统的方式是人工检测这种检测方式效率低下,安徽思普泰克利用机器视觉技术高效检测标签印刷不良以下内容为机器视觉标签印刷字符缺陷检测案例


一、检测内容及要求

检测内容:
       产品的尺寸检测
序号 检测位置 检测方式 是否可检 备注
1 字符印刷不良 正光检测 可检

2 条码可读性检测 正光检测

需要提供良品进行对比分析
3 条码重复性检测 正光检测


注明:思普泰克机器视觉标签印刷字符缺陷检测,需在影像清晰可见下才能检测。检测效率:每分钟检测数量 不低于20米(取决于产品送料速度)。

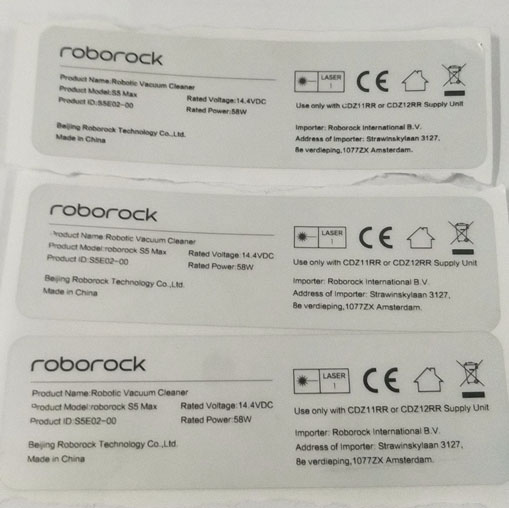

样品图:

机器视觉标签印刷字符缺陷检测

二、设备组成及主要机构

设备型号: SP-T800发卡机检测设备
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 SONY工业相机 1套
5 相机调节模组 SIPOTEK定制 1套
6 工业镜头 远心高清光学工业镜头 1套
7 环形光源 定制光学自适应光源 1套
8 控制系统 SIPOTEK定制 1套
9 运转机构 SIPOTEK定制 1套

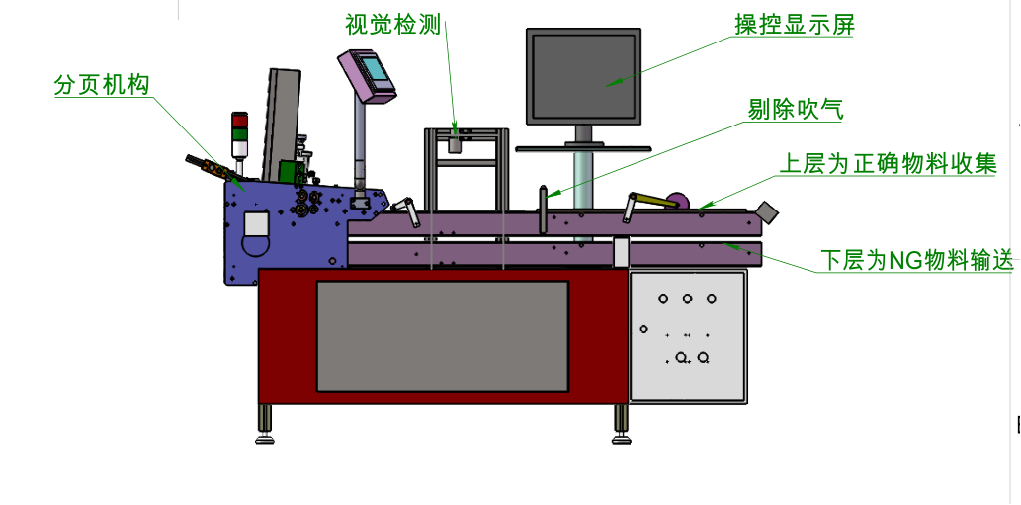

设备外观3D立体图

机器视觉标签印刷字符缺陷检测

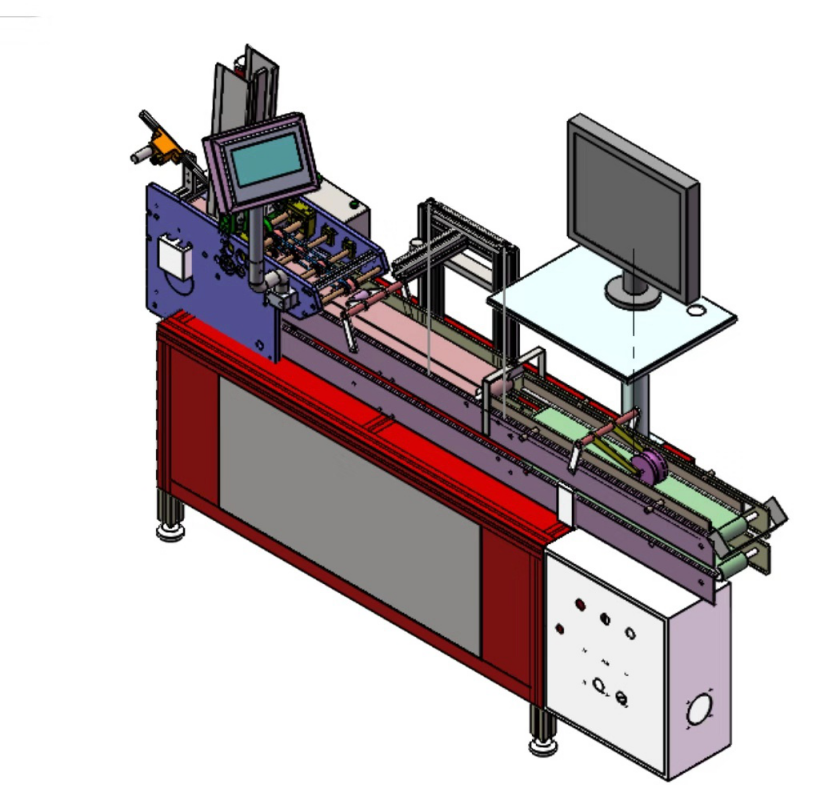

设备外观3D立体图

机器视觉标签印刷字符缺陷检测

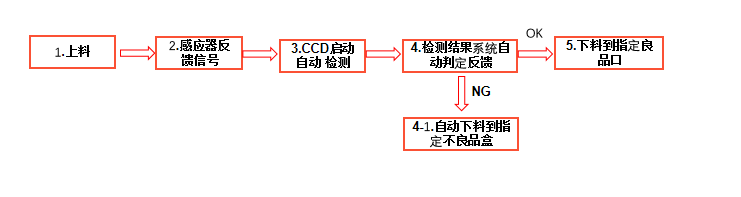

设备检测流程

机器视觉标签印刷字符缺陷检测
三、样件测试图片:

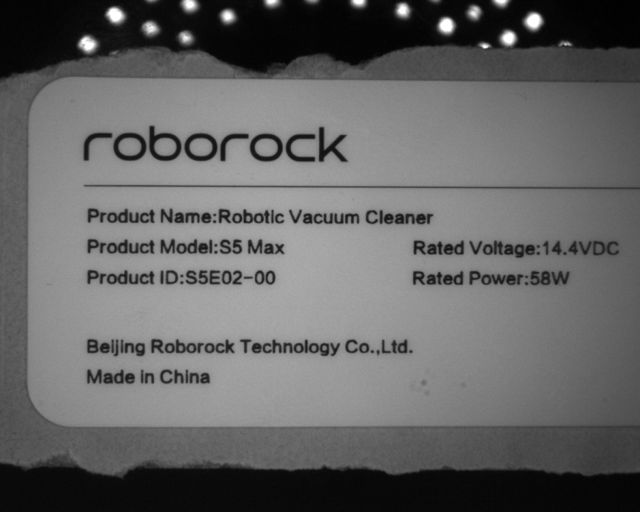

顶部正光检测良品原图(局部):

机器视觉标签印刷字符缺陷检测

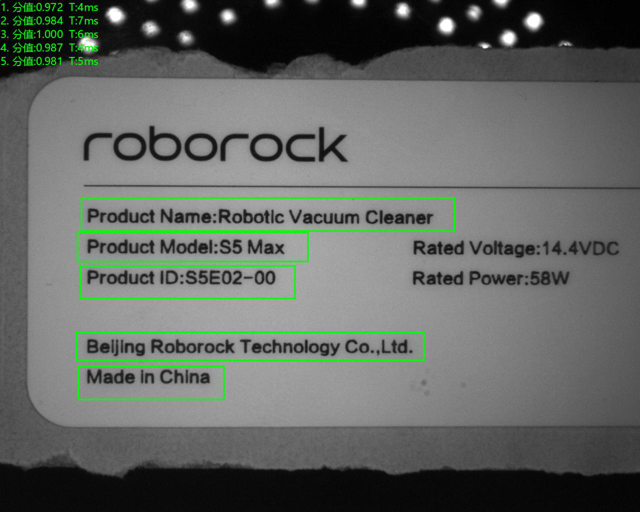

顶部正光检测良品原图(局部):

机器视觉标签印刷字符缺陷检测

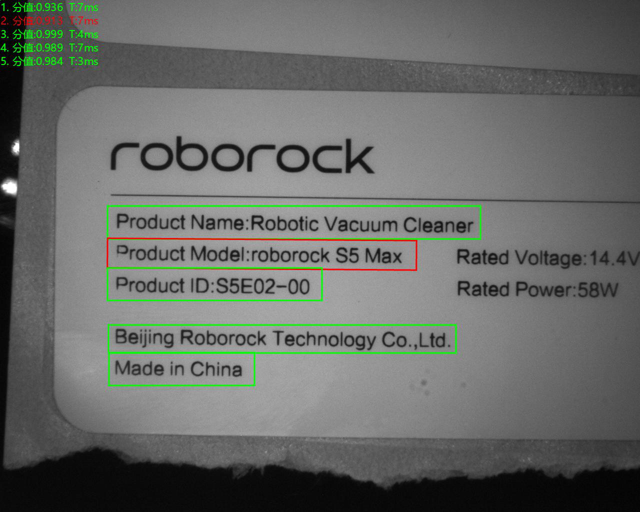

顶部正光检测不良品分析图(局部):NG      不良特征:字体模糊

机器视觉标签印刷字符缺陷检测

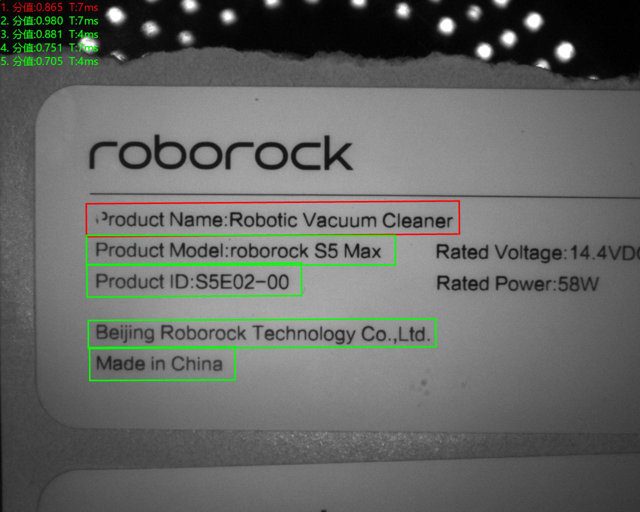

顶部正光检测不良品分析图(局部):NG      不良特征:字体模糊

机器视觉标签印刷字符缺陷检测

四、系统安装要求:

设备放置的检测空间:  安装思普泰克视觉检测系统的标准检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
