五金配件检测设备自动化检测铜件外观缺陷案例!

返回列表 来源:admin 浏览: 发布日期:2020-03-18 15:12
一、检测内容及要求

检测内容:
       最大尺寸长20mm*宽20mm*厚5mm的产品的外观检测
序号 检测位置 检测方式 是否可检
1 表面缺陷 正光检测 可检
2 底部缺陷 正光检测 可检

注明:五金配件检测设备自动化检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于120件(取决于产品送料速度)。

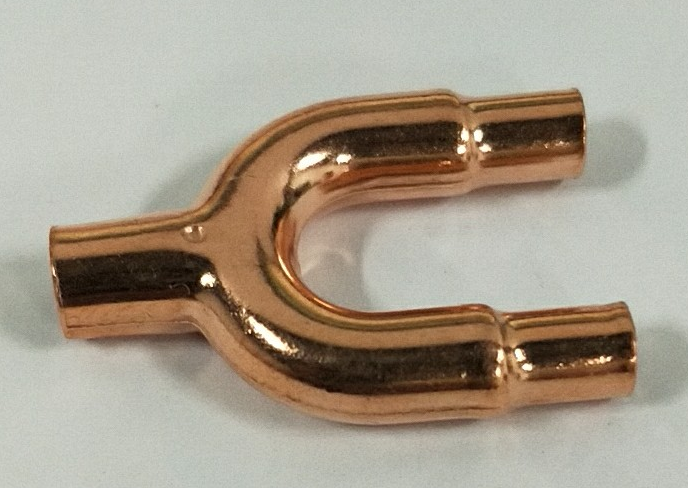

样品图:

五金配件检测设备自动化

二、五金配件检测设备组成及主要机构

设备型号:SP-T300非标定制机          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量 备注
1 视觉检测软件 SIPOTEK 1套 数据可上传
2 工业电脑 SIPOTEK定制 1套

3 显示器 PHILIPS  19”液晶显示器 1台

4 工业相机 Barsler工业相机 2套

5 相机调节伺服模组 SIPOTEK定制 2套

6 工业镜头 FA高清光学工业镜头 2套

7 光源 定制光学自适应光源 2套

8 检测平台 专业光学玻璃载台 1套

9 伺服电机 松下·PANASONIC 1套

10 控制系统 SIPOTEK定制 1套

11 PLC运动协作 松下·PANASONIC 1套

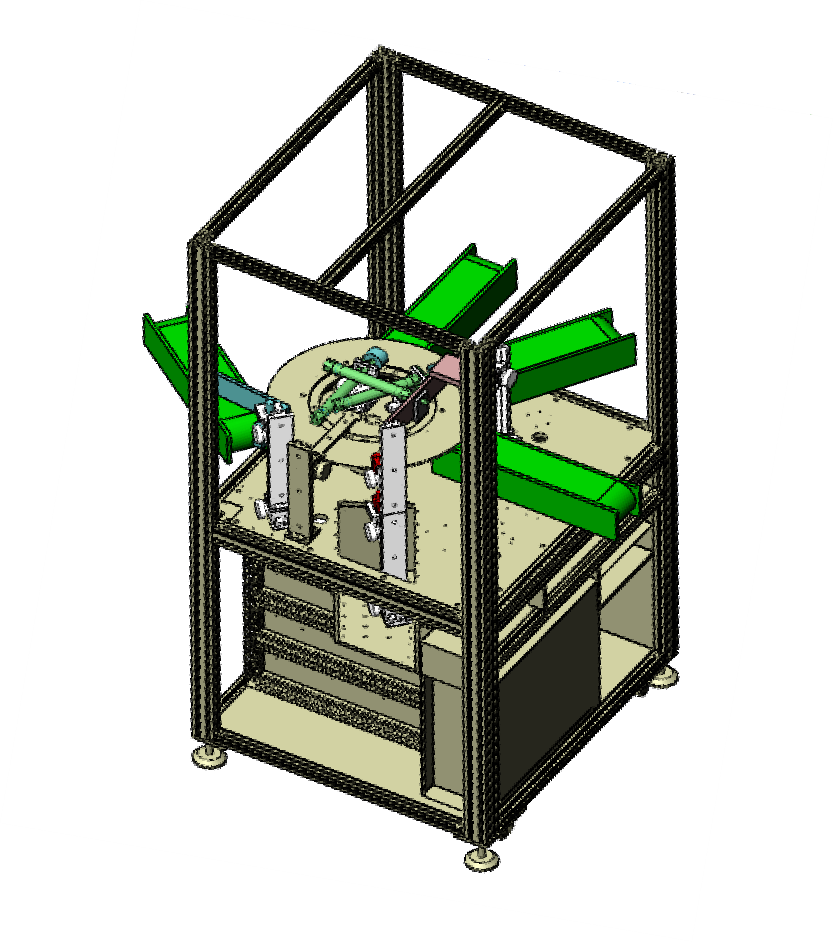

机器视觉检测设备外观3D立体图

五金配件检测设备自动化五金配件检测设备自动化
三、样件测试图片:

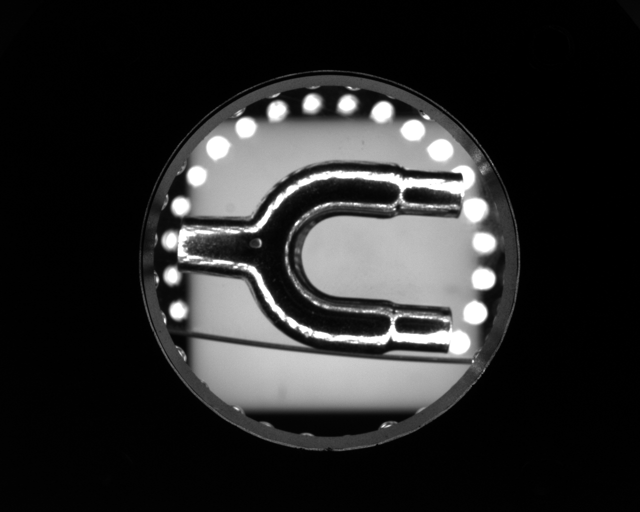

底部正光检测原图:
五金配件检测设备自动化

底部正光检测良品分析图:OK

五金配件检测设备自动化

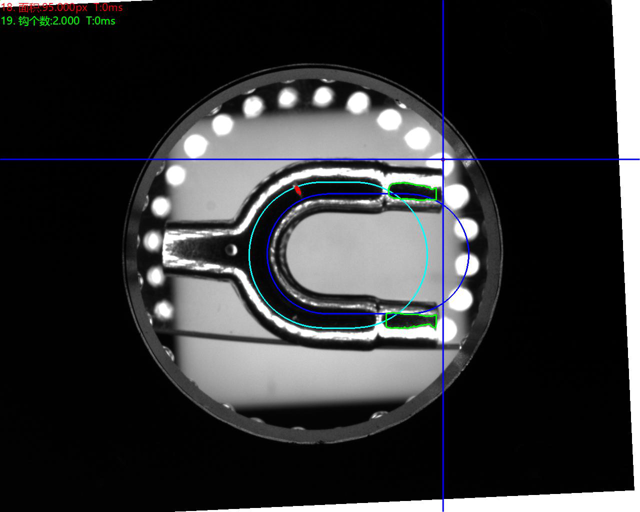

底部正光检测不良品分析图:NG   不良特征:划伤      分析结果:可检

五金配件检测设备自动化

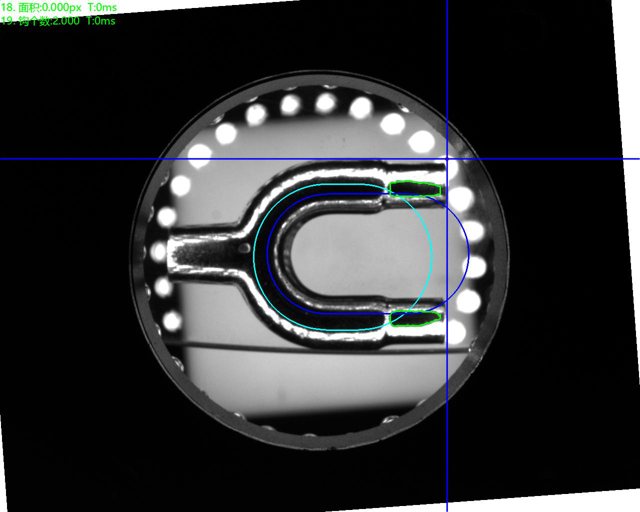

顶部正光检测良品分析图:OK

五金配件检测设备自动化

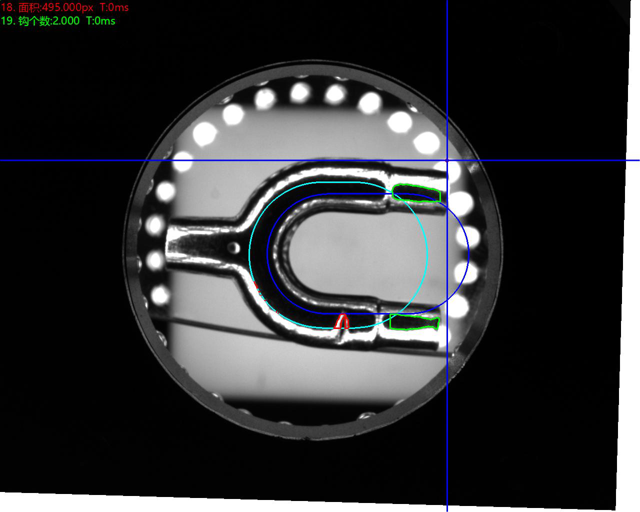

顶部正光检测不良品分析图:NG   不良特征:压伤      分析结果:可检

五金配件检测设备自动化
四、机器视觉检测设备安装要求:
设备放置的检测空间:  安装思普泰克视觉检测系统的整体检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
