自动化视觉检测设备应用于五金件外观检测案例!

返回列表 来源:admin 浏览: 发布日期:2020-03-11 11:37
一、检测内容及要求

检测内容:
       产品的外观检测
序号 检测位置 检测方式 是否可检
1 上面生锈、内孔异物 60°环形正光检测 可检
2 底部生锈 60°环形正光检测 可检
3 外径、高度 背光检测 可检
4





5 内孔直径

不可检

注明:自动化视觉检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

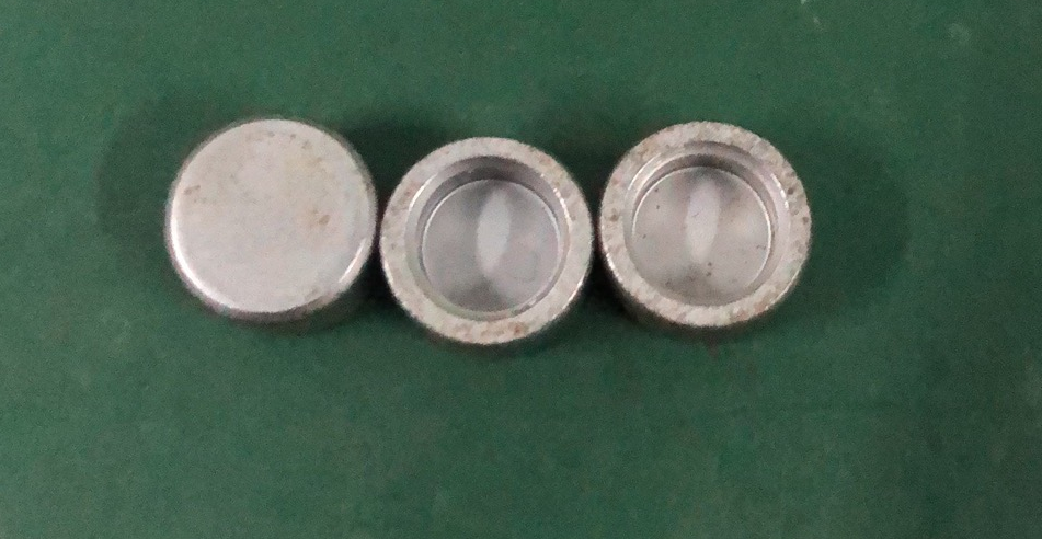

样品图:

自动化视觉检测设备

二、自动化视觉检测设备组成及主要机构

自动化视觉检测设备型号:SP-T300标准检测设备          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 Barsler工业相机 3套
5 相机调节模组 SIPOTEK定制 3套
6 工业镜头 远心高清光学工业镜头 3套
8 光源 定制光学自适应光源 4套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
9 控制系统 SIPOTEK定制 1套
11 PLC运动协作 松下·PANASONIC 1套

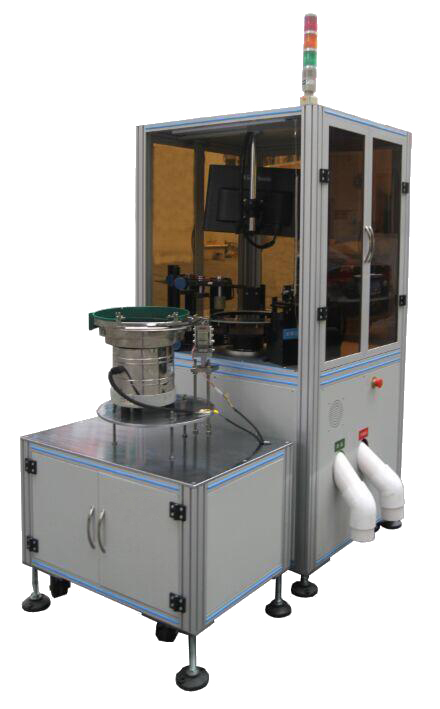

自动化视觉检测设备外观3D立体图
自动化视觉检测设备
三、样件测试图片:

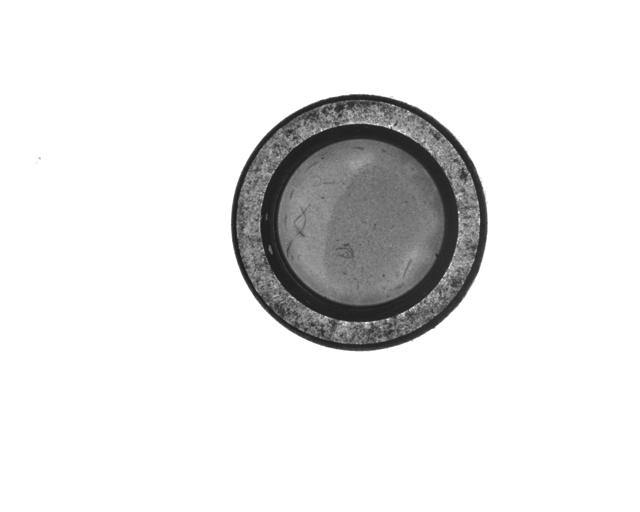

顶部正光检测原图:
自动化视觉检测设备

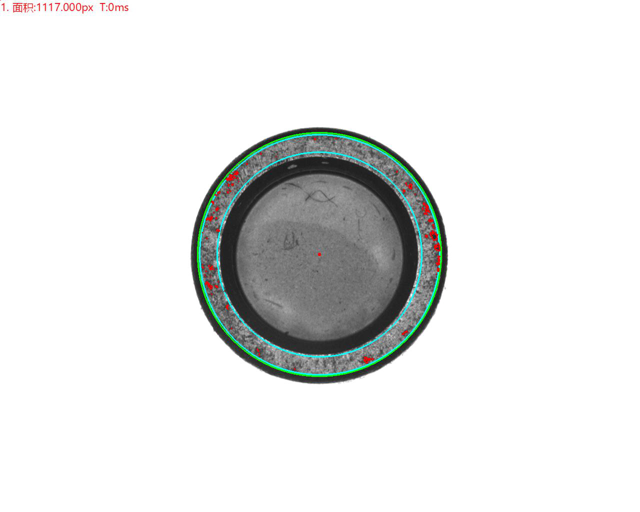

顶部正光检测不良品分析图:NG         不良原因:生锈     分析结果:可检
自动化视觉检测设备

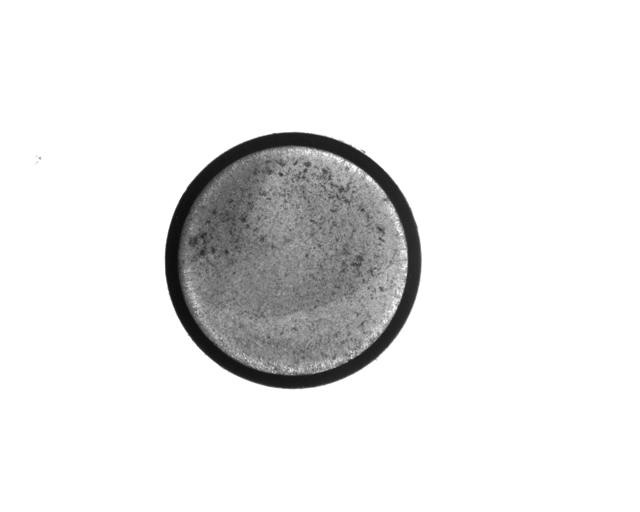

底部正光检测原图:
自动化视觉检测设备

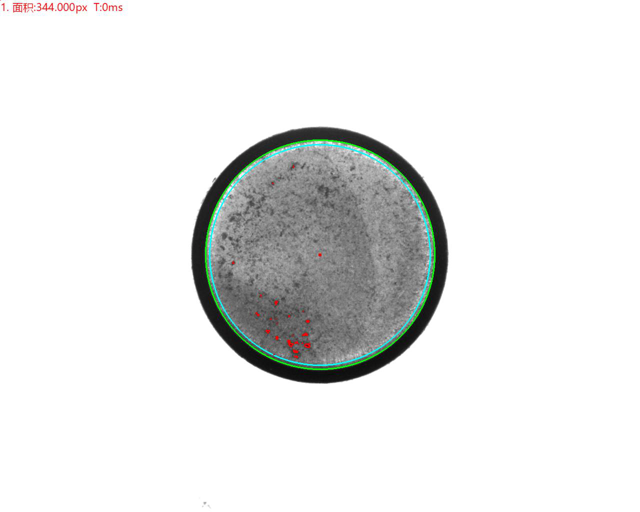

底部正光检测不良品分析图:NG         不良原因:生锈     分析结果:可检
自动化视觉检测设备

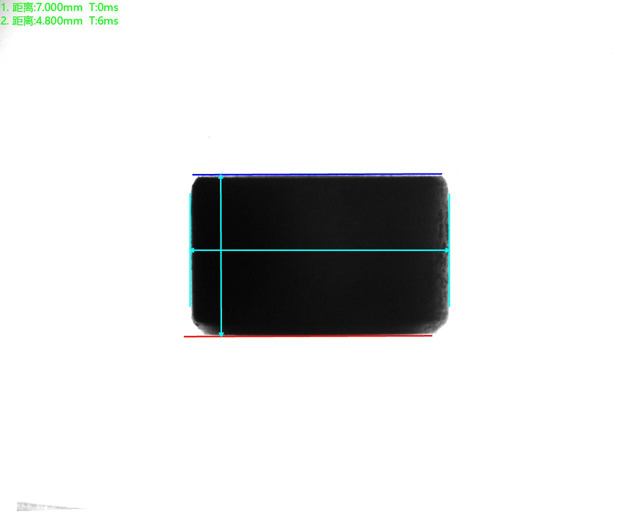

侧面背光检测良品分析图:OK
自动化视觉检测设备
四、自动化视觉检测设备安装要求:
设备放置的检测空间:  安装思普泰克视觉检测系统的标准检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。

获取更多自动化视觉检测设备检测产品方案请登陆安徽思普泰克网站查阅:www.sipoah.com
