自动化视觉检测设备检测齿轮外观方案
注明：自动化视觉检测设备检测以上项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于150件(取决于产品送料速度)。
商务咨询：178-5603-5060
一、检测内容及要求
检测内容：
最大尺寸直径20mm*高度9.5mm的产品的外观检测
| 序号 | 检测位置 | 检测方式 | 是否可检 |
| 1 | 缺料、毛刺 | 正光检测 | 可检 |
| 2 | 缺料、毛刺 | 正光检测 | 可检 |
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量 不低于150件(取决于产品送料速度)。
二、设备组成及主要机构
设备型号：SP-T300标定制机 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 | 备注 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 | 数据可上传 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
|
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
|
| 4 | 工业相机 | Barsler工业相机 | 2套 |
|
| 5 | 相机调节模组 | SIPOTEK定制 | 2套 |
|
| 6 | 工业镜头 | FA高清光学工业镜头 | 2套 |
|
| 7 | 光源 | 定制光学自适应光源 | 4套 |
|
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
|
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
|
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
|
设备外观3D立体图
样件测试图片:

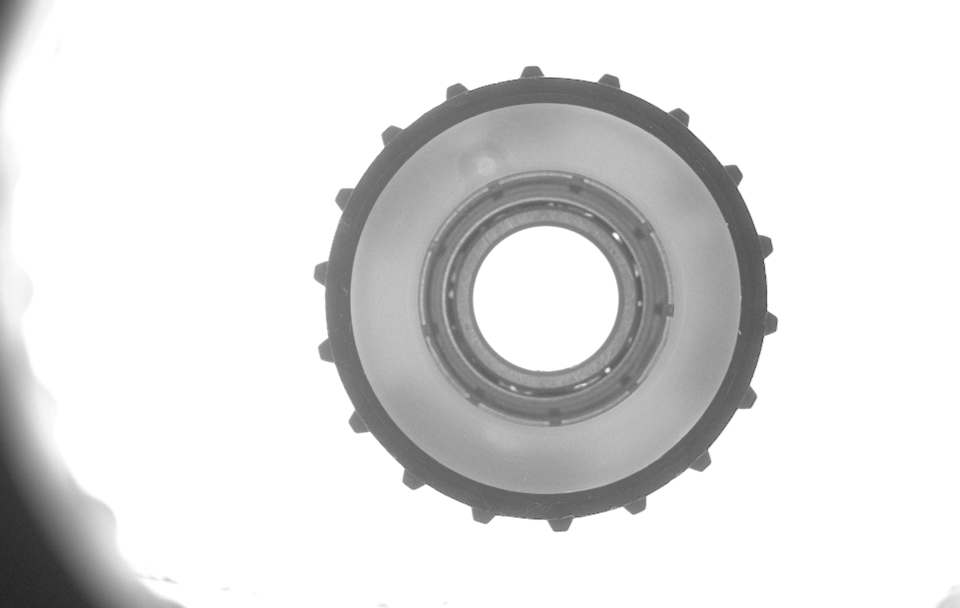

底部正光检测原图：
底部正光检测良品分析图：OK

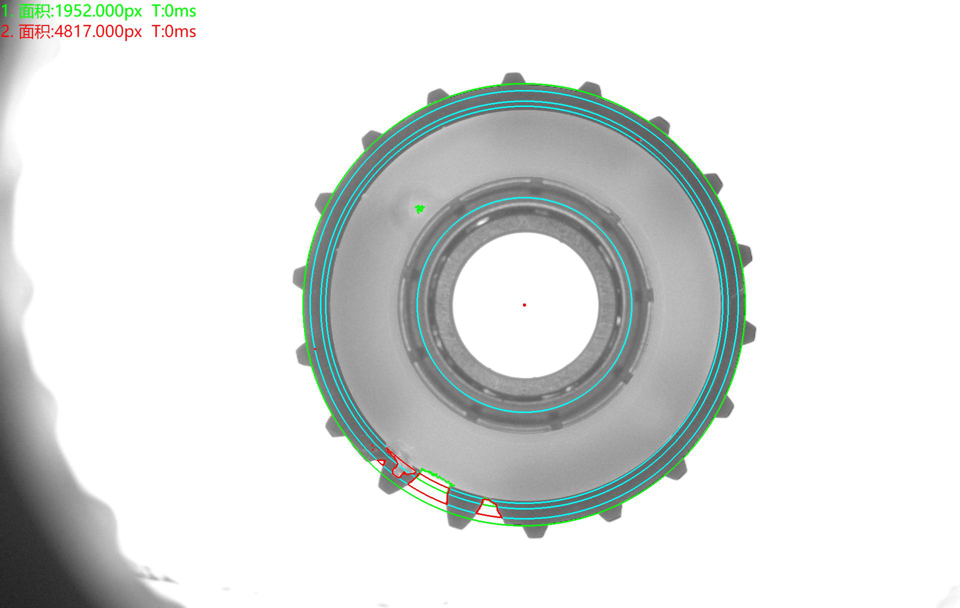

底部正光检测分析图： NG 不良原因：毛刺 、缺料

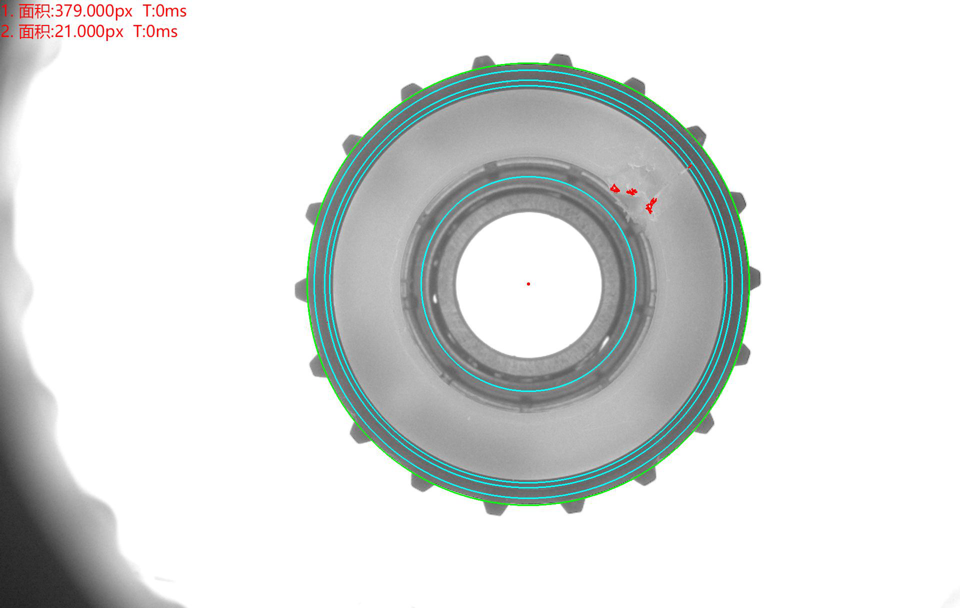

底部正光检测分析图： NG 不良原因：缺料

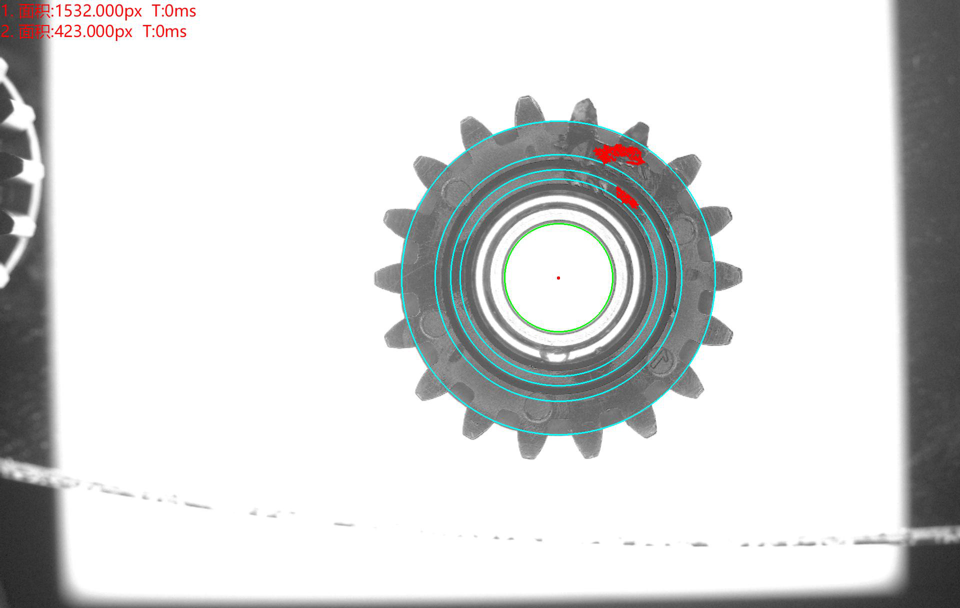

顶部正光检测分析图： NG 不良原因：缺料

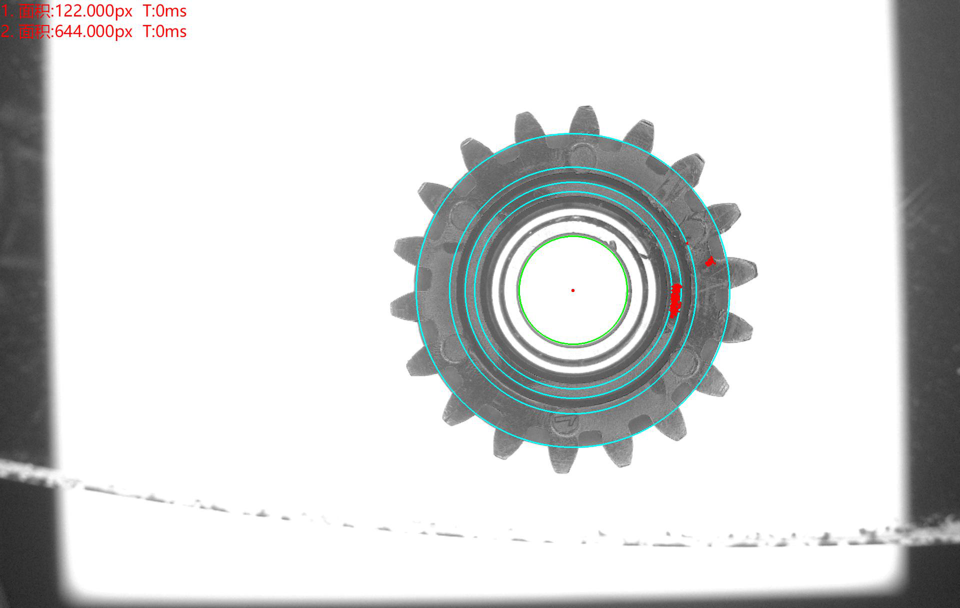

顶部正光检测分析图： NG 不良原因：缺料
