视觉CCD检测自动化设备检测五金件外观方案

返回列表 来源:admin 浏览: 发布日期:2019-12-31 14:02
一、检测内容及要求

检测内容:
       产品的外观检测
序号 检测位置 检测方式 是否可检 备注
1 尺寸 背光检测 可检

2 倒角有无 正光检测 可检
3







4







5 盲孔直径

不可检 景深太大

注明:以上检测项目,均需在影像下清晰可见才能检测。
检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

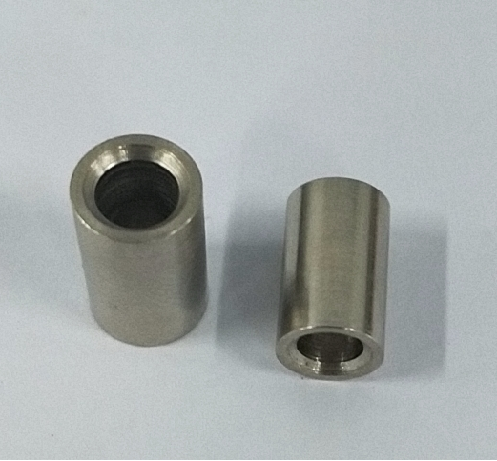

样品图:

视觉CCD检测自动化设备检测五金件外观方案

二、设备组成及主要机构

设备型号:SP-T300标准检测设备          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 Barsler工业相机 4套
5 相机调节模组 SIPOTEK定制 4套
6 工业镜头 FA高清光学工业镜头 2套
7 工业镜头 定焦远心工业镜头 2套
8 光源 定制光学自适应光源 4套
9 检测平台 专业光学玻璃载台 1套
10 伺服电机 松下·PANASONIC 1套
11 控制系统 SIPOTEK定制 1套
12 PLC运动协作 松下·PANASONIC 1套

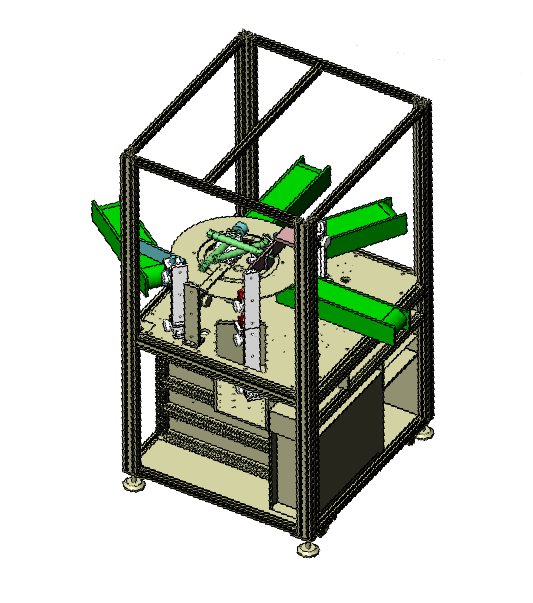

设备外观3D立体图

视觉CCD检测自动化设备视觉CCD检测自动化设备
三、样件测试图片:

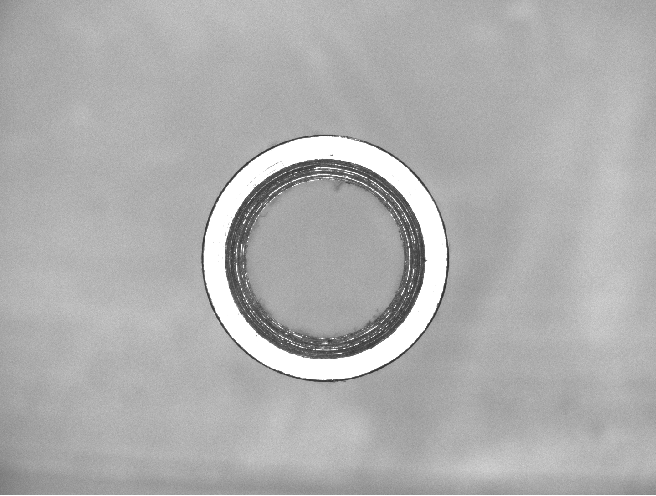

1.底部正光检测原图:

视觉CCD检测自动化设备检测五金件外观方案

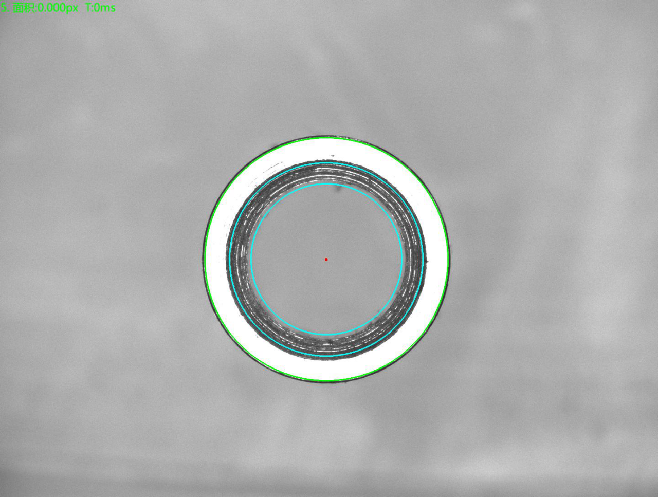

2.底部正光检测良品分析图:OK

视觉CCD检测自动化设备检测五金件外观方案

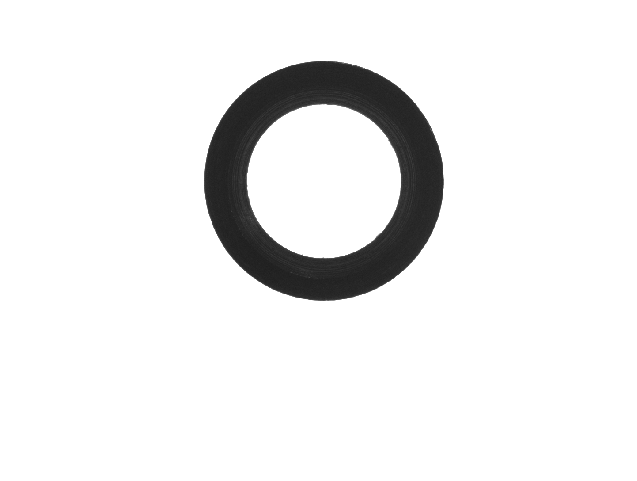

3.顶部背光检测原图:

视觉CCD检测自动化设备

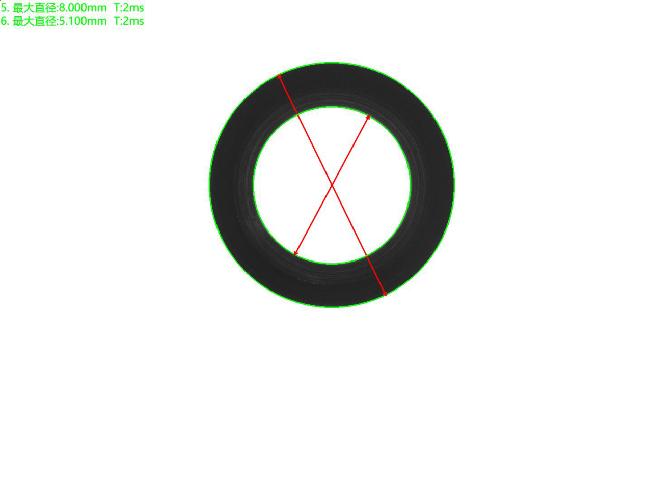

4.顶部背光检测良品分析图:OK

顶部背光检测

5.顶部正光检测不良品分析图:NG       特征:盲孔直径    状态:不可检

顶部背光检测

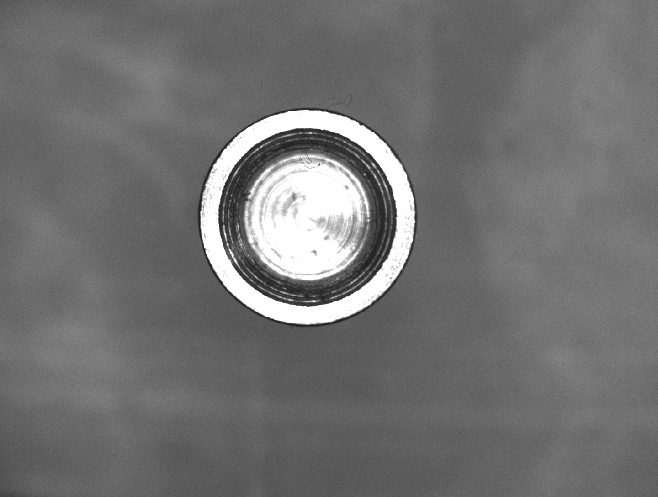

6.顶部正光检测原图:

顶部背光检测

7.顶部正光检测良品分析图:OK

视觉CCD检测自动化设备

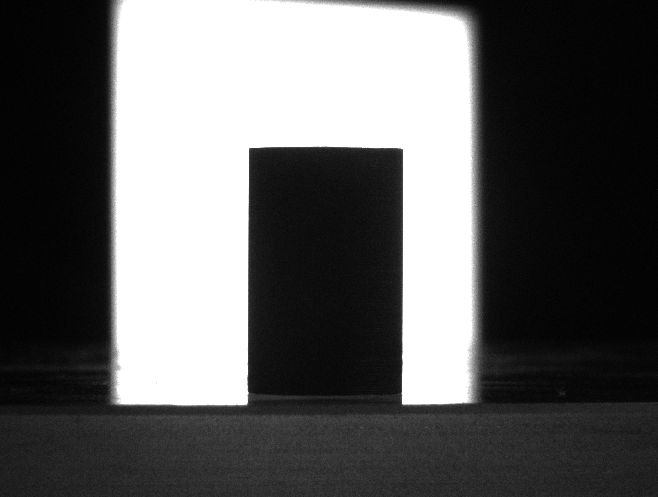

8.侧面背光检测原图:

五金件
9.侧面背光检测良品分析图:OK

五金件
