视觉检测自动化设备检测金属盖方案

作者 : admin发布时间 : 2019-12-30 浏览 : 233 次
一:检测内容及要求 检测内容: 1:底部检测表面外观 2:顶部检测变形 注明:以上检测项目,均需要在影像下清晰可见才能检测 检测效率:每分钟检测数量 250-350件(根据样件送料速度)。

一:检测内容及要求



检测内容:

               1:底部检测表面外观

               2:顶部检测变形





注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量 250-350件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

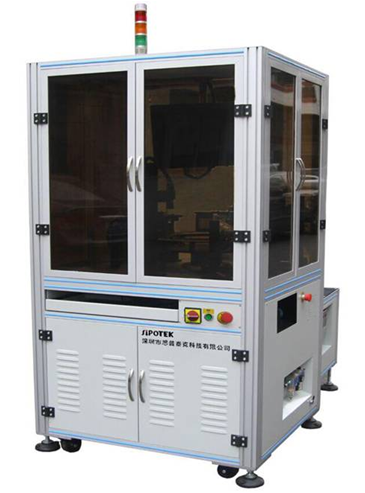

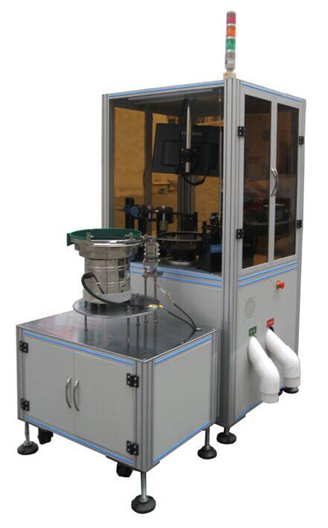

二.1: 视觉检测设备外观3D立体图



视觉检测自动化设备



视觉检测自动化设备







三:1 底部正光检测方式

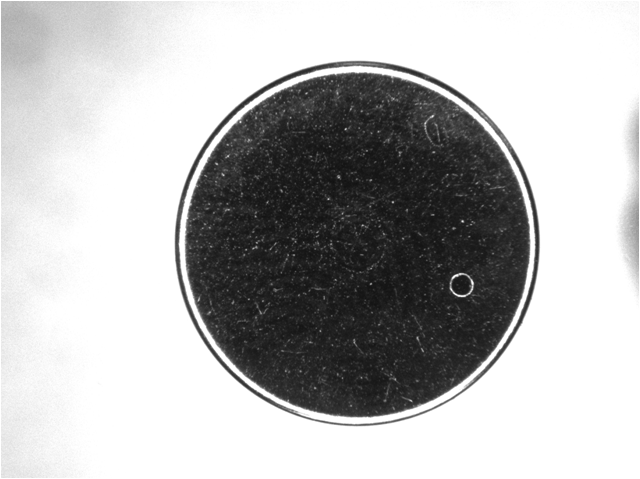

底部检测效果原图:

视觉检测自动化设备检测金属盖方案



三:1 底部正光检测方式

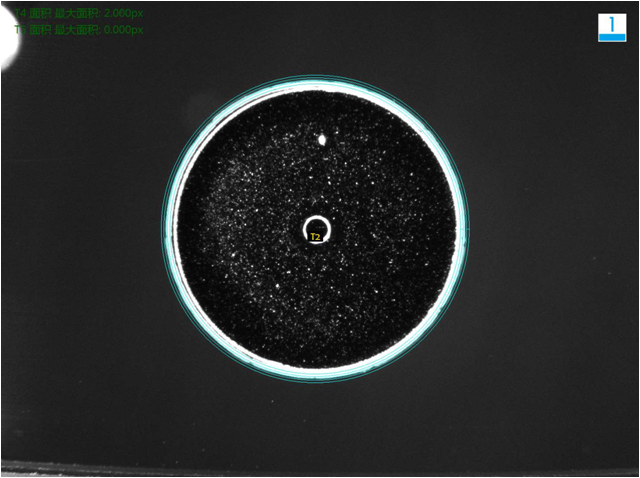

底部检测良品分析图:OK

视觉检测自动化设备检测金属盖方案



三:1 底部正光检测方式



底部检测不良品分析图(底部划伤):NG

视觉检测自动化设备检测金属盖方案

三:1 底部正光检测方式



底部检测不良品分析图(底部压伤):NG

视觉检测自动化设备

三:2 顶部正光检测方式

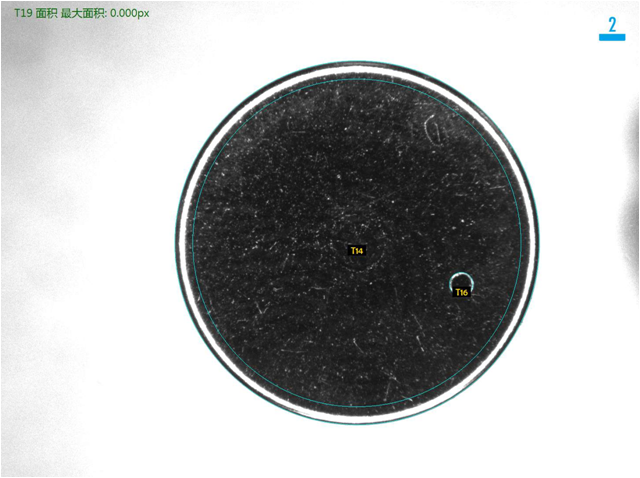

顶部检测效果原图:

视觉检测自动化设备

三: 2 顶部正光检测方式



顶部检测良品分析图:OK

视觉检测自动化设备

三: 2 顶部正光检测方式

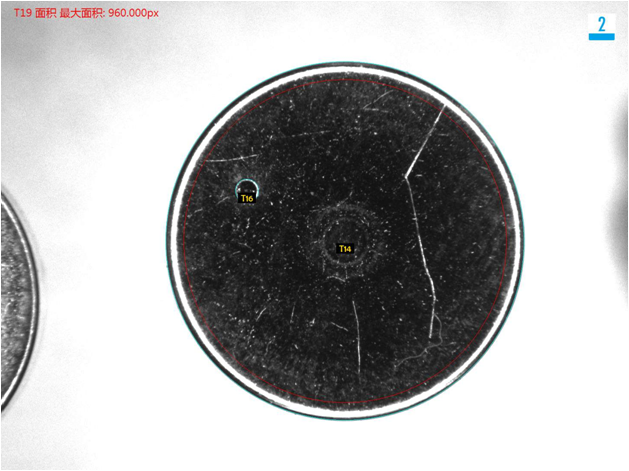

顶部检测不良品分析图(正面变形):NG

视觉检测自动化设备

四.系统安装要求:



设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V,50Hz,  耗电<1KVA
