五金圆帽机器视觉检测方案

返回列表 来源:admin 浏览: 发布日期:2019-12-30 14:38

五金圆帽机器视觉检测方案_深圳市思普泰克科技有限公司


一:检测内容及要求



检测工件面积:

              高度8.5mm*宽度10.3mm的整体样件的外观检测



检测内容:

               1:底面检测表面凹槽

               2:侧面检测高度、宽度尺寸

               3:顶部检测表面划伤、碰伤

               4:斜面检测内螺牙有无



注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量200-400(根据样件送料速度)

分工段进行:按照检测内容细分检测步骤.


二: 设备组成及主要机构



整体构成:尺寸:  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19

4:工业相机: 4,底部检测表面凹槽。侧面检测高度、宽度尺寸。顶部检测表面外观划伤、碰伤。斜面检测螺牙

5:工业镜头:4FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)

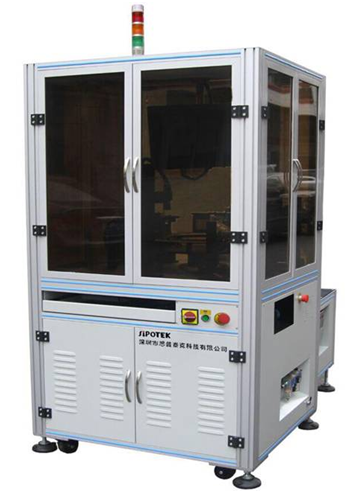

.1: 设备外观3D立体图

五金圆帽机器视觉检测方案



三:底部面检测方式

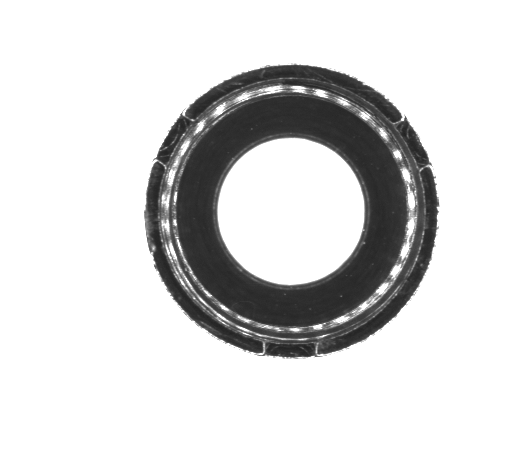

底部检测效果原图:

五金圆帽机器视觉检测方案



三:底部检测方式



底部检测良品分析图:OK

五金圆帽机器视觉检测方案



三:底部检测方式



底部检测高度不良不良品分析图:NG

底部检测



三:2侧面检测方式



侧面检测效果原图:


底部检测



三:2侧面检测方式



侧面检测良品分析图:OK

底部检测



三:3顶部检测方式

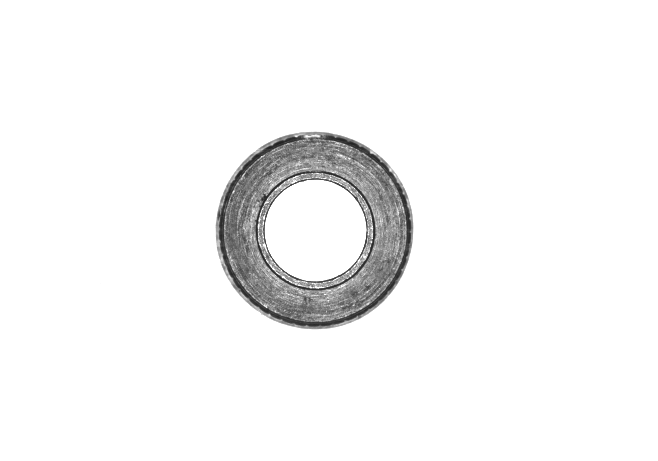

顶部检测效果原图:

底部检测



三:3顶部检测方式



顶部检测良品分析图:OK

五金圆帽机器视觉检测方案



三:4斜面检测方式

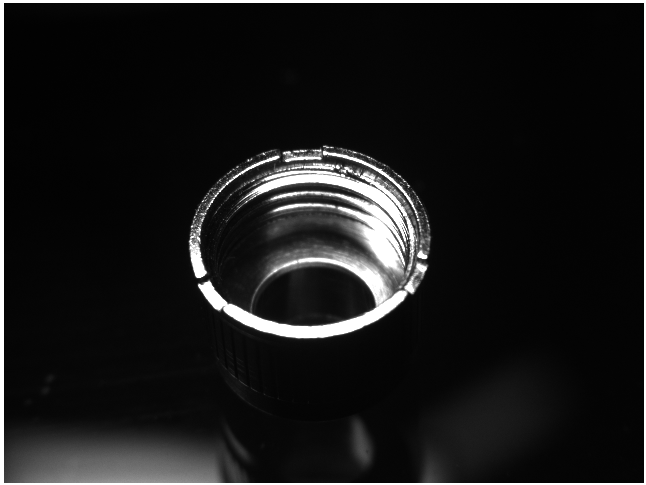

斜面检测效果原图:



五金圆帽机器视觉检测方案

三:4斜面检测方式



斜面检测良品分析图:OK

斜面检测



.系统安装要求:



设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V50Hz,  耗电<1KVA,气压0.35~0.7MPa

以上就是五金圆帽机器视觉检测方案_详细请咨询思普泰克,咨询热线18505508089
