齿轮检测机器视觉方案

齿轮检测机器视觉方案_思普泰克科技有限公司。

思普泰克专注机器视觉检测13年，有非常多的检测案例，应用领域广，以下是部分齿轮检测案例。更多检测案例欢迎咨询思普泰克：咨询热线178-5603-5060

一：检测内容及要求

检测工件面积：

               直径6mm的齿轮的外观检测

检测内容：缺齿，污点 ，破损

               1:底部外观、缺齿

               2:顶部外观、缺齿

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量200-400件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.


二： 设备组成及主要机构

整体构成：尺寸：  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机:  2套,分别底部正光、顶部正光。

5:工业镜头: 2套FA工业镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

三：1 底部检测方式

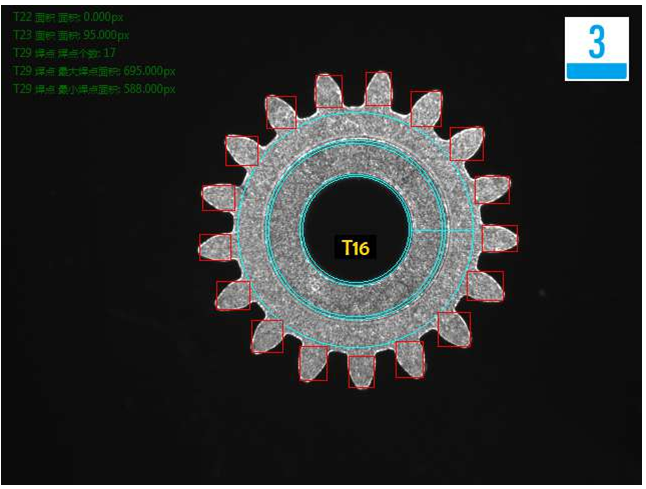

底部检测良品效果分析图:  OK

三：1 底部检测方式

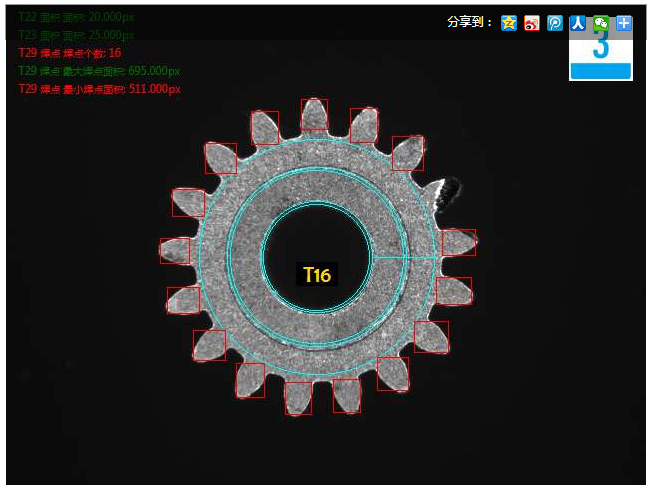

底部齿牙破损不良品分析图: NG

三：2 顶部检测方式

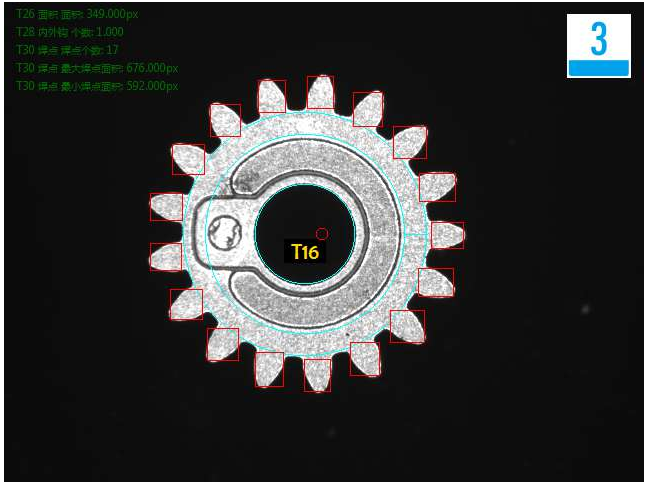

顶部检测良品分析图: OK

三：2 顶部检测方式

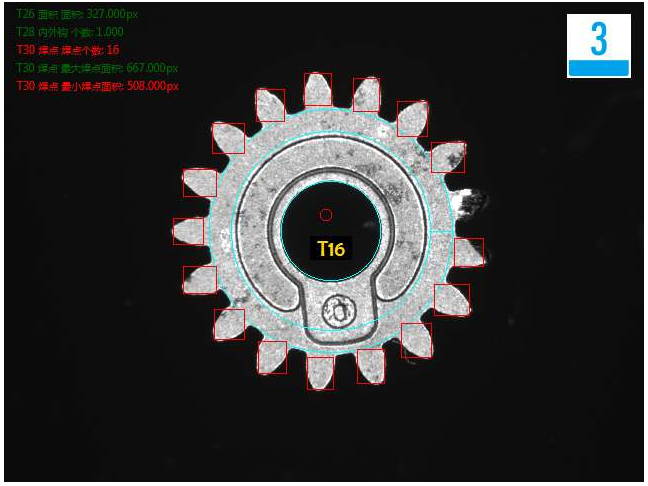

顶部检测脏污不良品分析图: NG

三：2 顶部检测方式

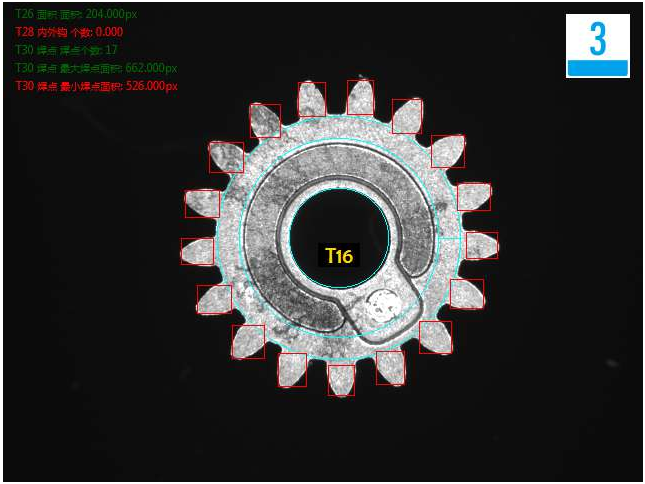

顶部检测卡位脏污不良品分析图: NG

三：2 顶部检测方式

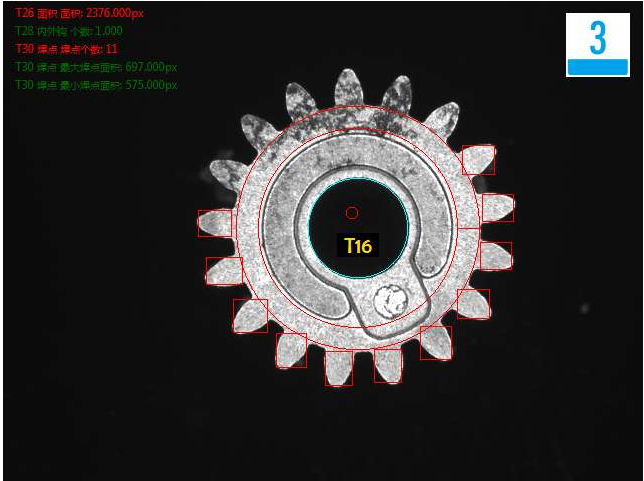

顶部检测齿牙破损不良品分析图: NG

四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：     交流220V，50Hz，  耗电＜1KVA

以上就是齿轮检测机器视觉方案，需要详细了解欢迎咨询思普泰克。咨询热线178-5603-5060
