工业ccd机器视觉检测设备自动化检测加工件外观方案!

作者 : 安徽思普泰克发布时间 : 2021-05-19 浏览 : 235 次
注明:工业ccd机器视觉检测设备检测加工件项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于120件(取决于产品送料速度)。
一、检测内容及要求

检测内容:
       产品的外观检测
序号 检测位置 检测方式 是否可检
1 漏攻牙 正光检测 可检
2 压印不良 正光检测 可检
3 磕伤不良 正光检测 可检

注明:工业ccd机器视觉检测设备检测加工件项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于120件(取决于产品送料速度)。

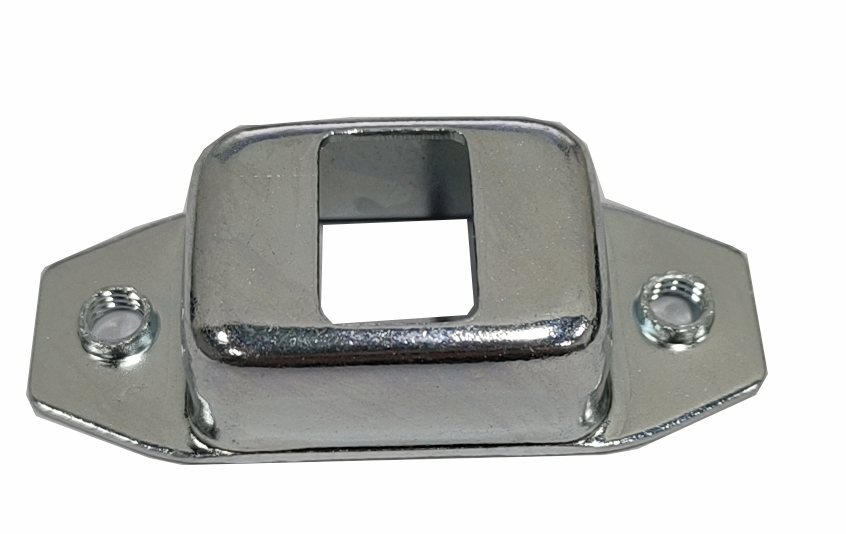

样品图

工业ccd机器视觉检测设备
二、设备组成及主要机构

设备型号:SP-T200
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 SONY工业相机 3套
5 相机调节模组 SIPOTEK定制 3套
6 工业镜头 FA高清光学工业镜头 3套
7 光源 定制光学自适应光源 3套
8 检测平台 SIPOTEK定制框架 1套

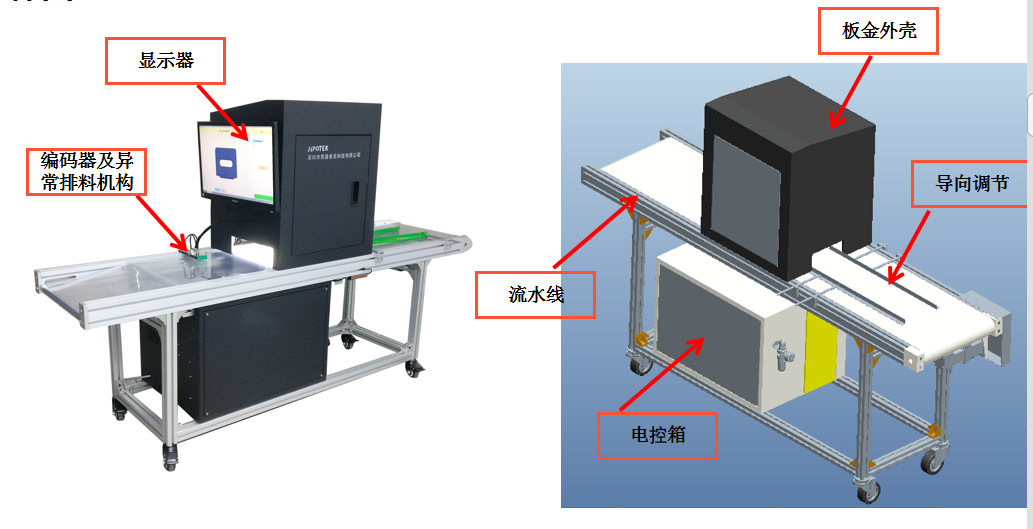

设备外观3D立体图
工业ccd机器视觉检测设备

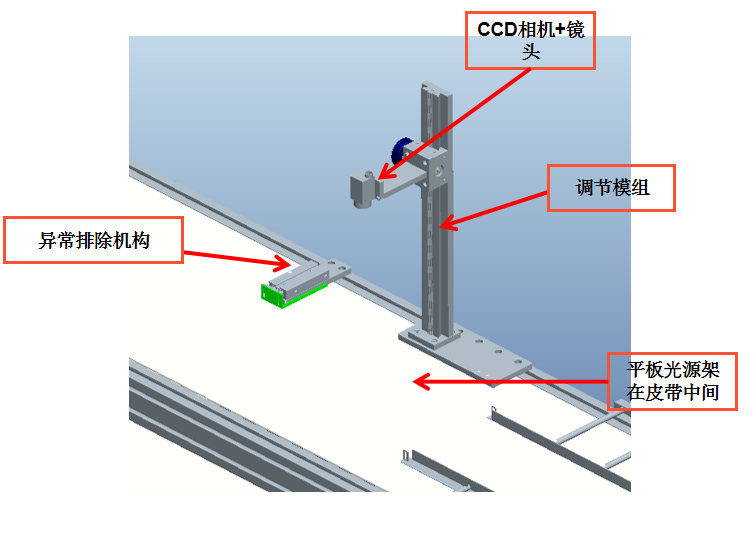

设备外观-3D立体图-局部图

工业ccd机器视觉检测设备

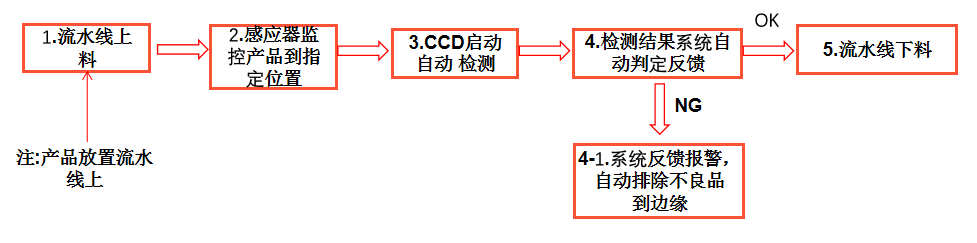

设备检测流程

工业ccd机器视觉检测设备
三、样件测试图片

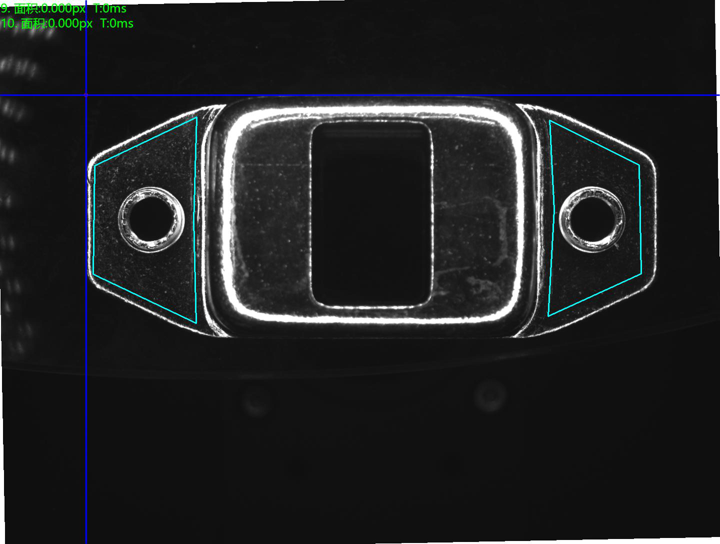

顶部正光检测良品分析图:OK

工业ccd机器视觉检测设备

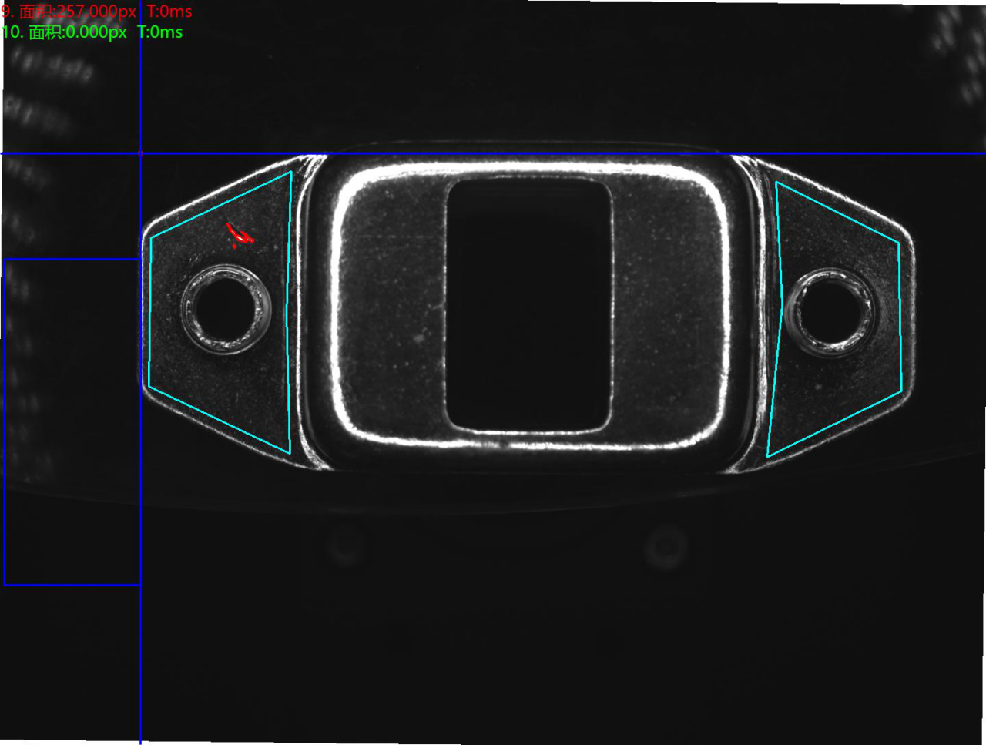

顶部正光检测不良品分析图:NG        不良特征:压印不良

工业ccd机器视觉检测设备

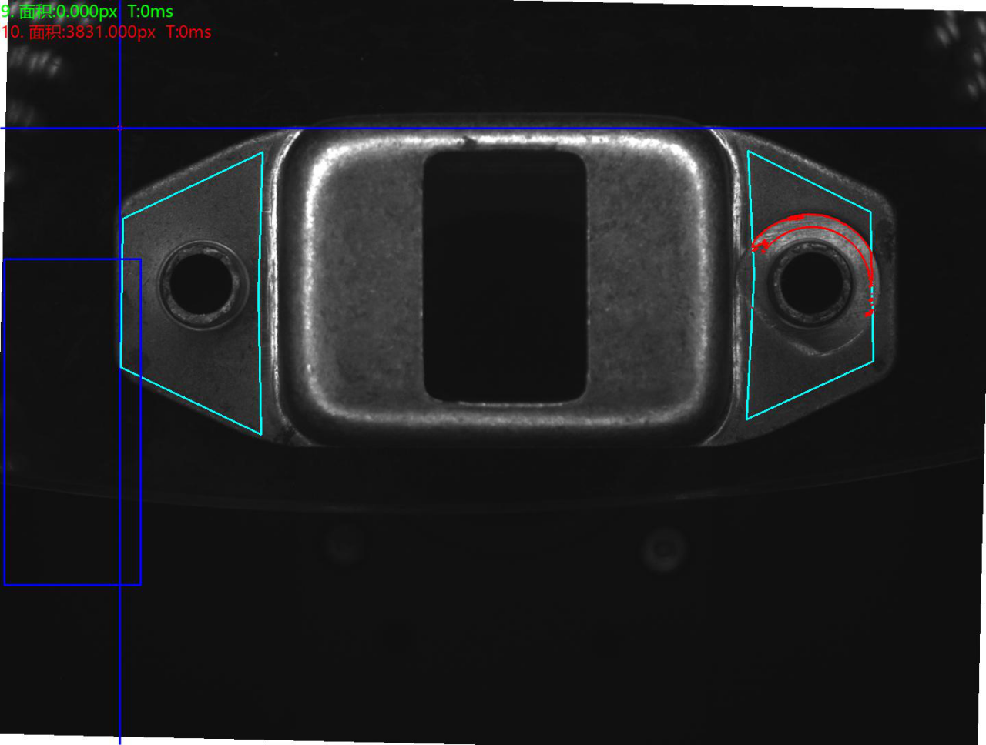

顶部正光检测不良品分析图:NG        不良特征:磕伤不良

工业ccd机器视觉检测设备

顶部斜面正光检测不良品分析图:NG        不良特征:漏攻牙

工业ccd机器视觉检测设备

四、系统安装要求


设备放置的检测空间:  在流水线上并入安装思普泰克视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
