机器视觉检测系统检测工业产品外观方案!

返回列表 来源:admin 浏览: 发布日期:2020-04-20 14:53
一、检测内容及要求

检测内容:
       最大尺寸长15mm*宽15mm*高10mm的产品的外观检测
序号 检测位置 检测方式 是否可检
1 破损 正光检测 可检
2 批锋 正光检测 可检
4 划伤 正光检测 可检
5 尺寸 背光检测 可检

注明:机器视觉检测系统检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于240件(取决于产品送料速度)。

二、设备组成及主要机构

设备型号:SP-T300非标定制机          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量 备注
1 视觉检测软件 SIPOTEK 1套 数据可上传
2 工业电脑 SIPOTEK定制 1套

3 显示器 PHILIPS  19”液晶显示器 1台

4 工业相机 Barsler工业相机 4套

5 相机调节伺服模组 SIPOTEK定制 4套

6 工业镜头 FA高清光学工业镜头 4套

7 光源 定制光学自适应光源 4套

8 检测平台 专业光学玻璃载台 1套

9 伺服电机 松下·PANASONIC 1套

10 控制系统 SIPOTEK定制 1套

11 PLC运动协作 松下·PANASONIC 1套


机器视觉检测系统外观3D立体图

机器视觉检测系统机器视觉检测系统
三、样件测试图片:

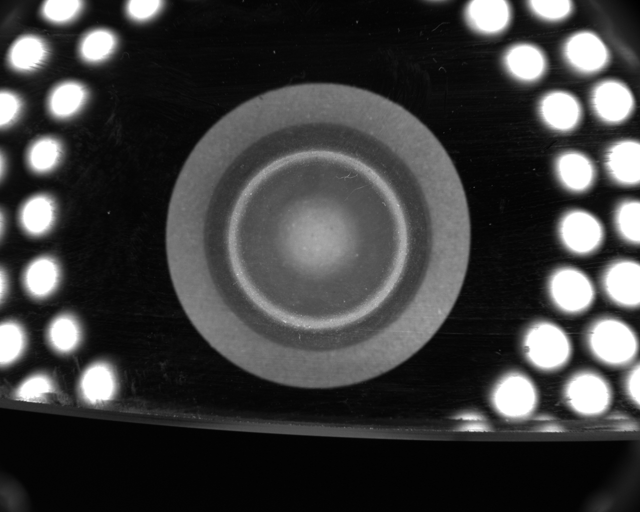

顶部正光检测原图:

机器视觉检测系统

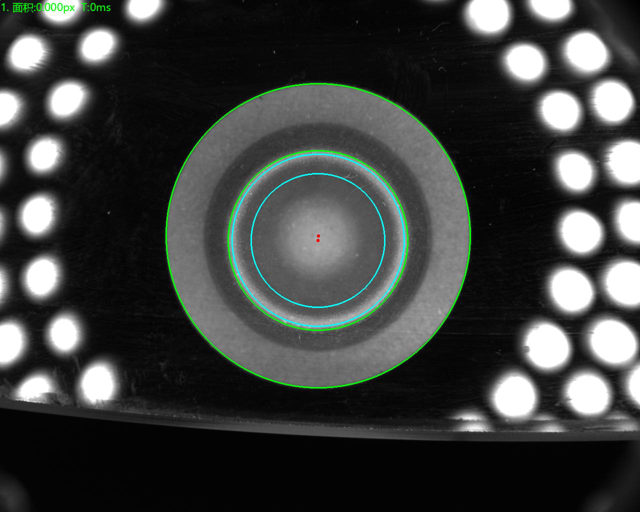

顶部正光检测良品分析图:OK

机器视觉检测系统

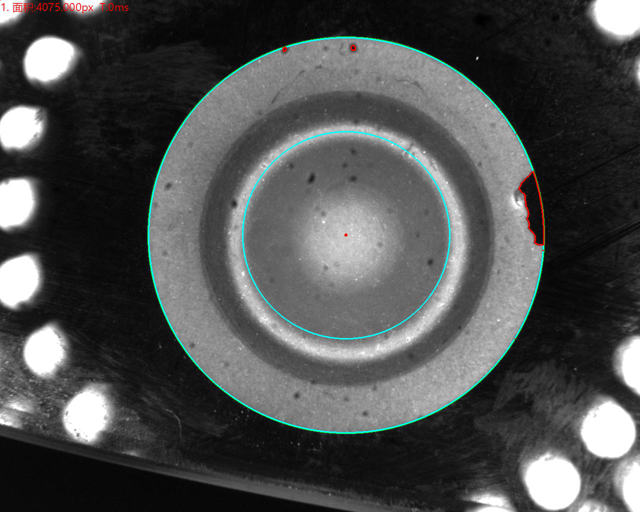

顶部背光检测不良品分析图:NG   不良特征: 破损      分析结果:可检

机器视觉检测系统

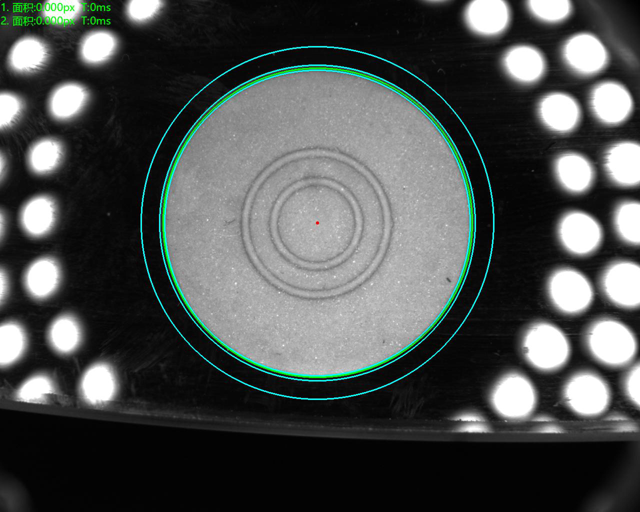

顶部正光检测良品分析图:OK

机器视觉检测系统

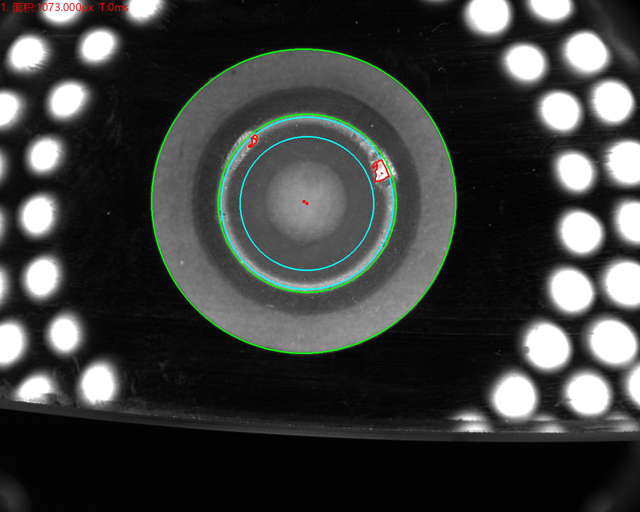

顶部背光检测不良品分析图:NG   不良特征: 缺角      分析结果:可检

机器视觉检测系统


底部正光检测良品分析图:OK

机器视觉检测系统

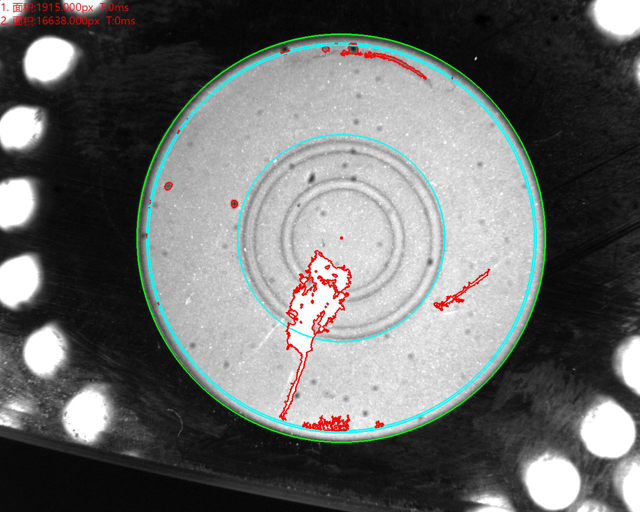

顶部背光检测不良品分析图:NG   不良特征: 缺角      分析结果:可检

机器视觉检测系统

机器视觉检测系统优势

信息的集成与留存:机器视觉获得的信息量是全面且可追溯的,相关信息可以很方便的集成和留存。

精确度高:人类视觉是64灰度级,且对微小目标分辨力弱;机器视觉可显著提高灰度级,同时可观测微米级的目标;

稳定性高:机器视觉解决了人类一个非常严重的问题,不稳定。人工肉眼检测是劳动非常枯燥和辛苦的行业,无论你设计怎样的奖惩制度,都会发生比较高的漏检率。但是机器视觉检测设备则没有疲劳问题,没有情绪波动,只要是你在算法中写好的东西,每一次都会认真执行。在质控中大大提升效果可控性。


速度快:人类是无法看清快速运动的目标的,机器快门时间则可达微秒级别;
