标签视觉检测系统用于塑胶件外观缺陷检测方案!

作者 : 安徽思普泰克发布时间 : 2021-05-19 浏览 : 221 次
注明:安徽思普泰克研发销售的标签视觉检测系统,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于100件(取决于产品送料速度)。
一、检测内容及要求

检测内容:
       产品的外观检测
序号 检测位置 检测方式 是否可检
1 顶部缺料、脏污 正光检测 可检

注明:安徽思普泰克研发销售的标签视觉检测系统,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于100件(取决于产品送料速度)。

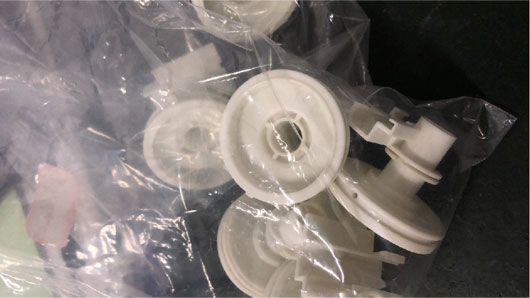

样品图:

标签视觉检测系统


二、设备组成及主要机构

设备型号:SP-T200
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 SONY工业相机 1套
5 相机调节模组 SIPOTEK定制 1套
6 工业镜头 FA高清光学工业镜头 1套
7 光源 定制光学自适应光源 1套
8 检测平台 SIPOTEK定制框架 1套

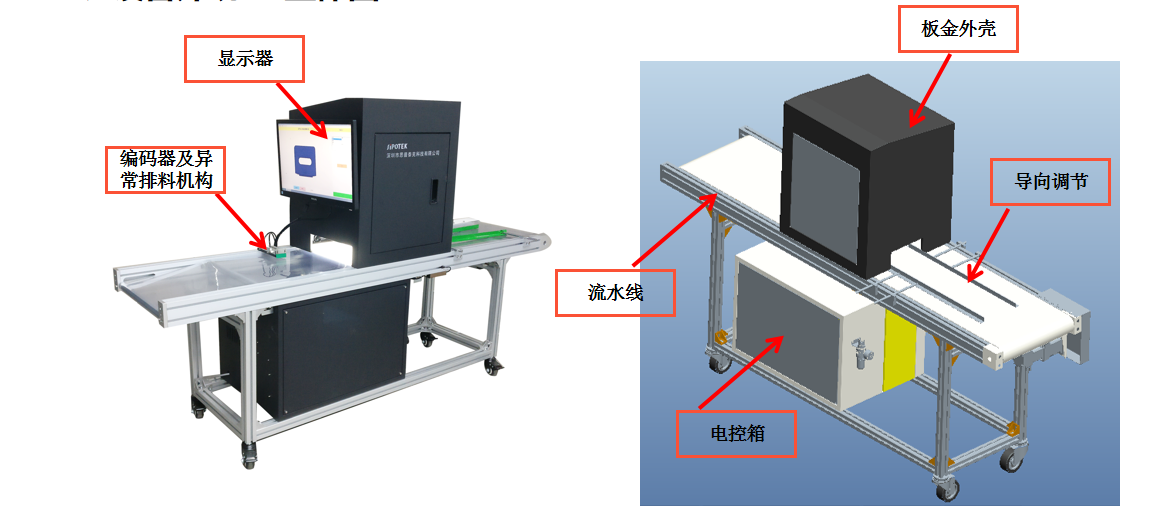

标签视觉检测系统外观3D立体图

标签视觉检测系统
标签视觉检测系统检测流程

标签视觉检测系统
三、样件测试图片

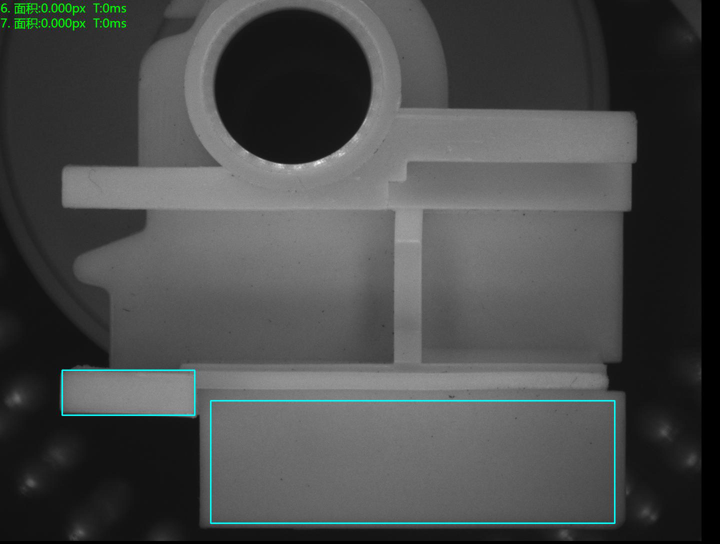

顶部正光检测良品原图与分析图:OK

标签视觉检测系统

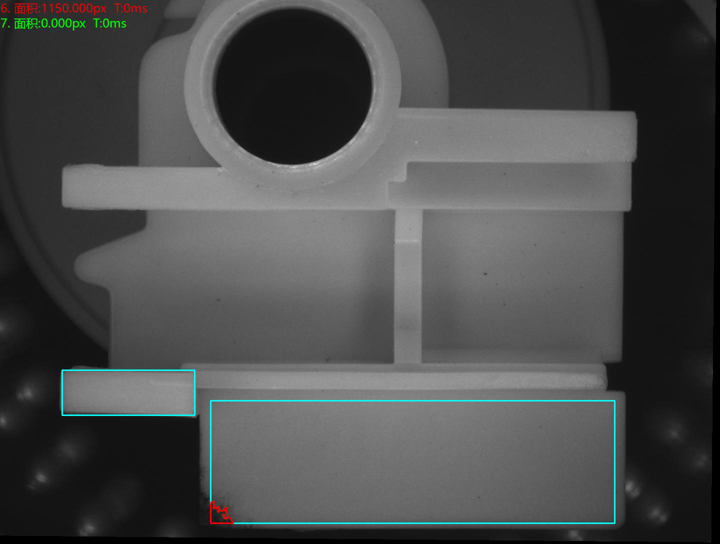

顶部正光检测不良品分析图:NG           不良特征:缺料

标签视觉检测系统

顶部正光检测不良品分析图:NG           不良特征:脏污

标签视觉检测系统

四、标签视觉检测系统安装要求:

设备放置的检测空间:  在流水线上并入安装思普泰克视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA
