硅橡胶机器视觉检测系统检测O型橡胶圈外观方案!

返回列表 来源:admin 浏览: 发布日期:2020-05-12 11:32
一、检测内容及要求
检测内容:
       产品的尺寸检测
序号 检测位置 检测方式 是否可检
1 尺寸 背光检测 可检
2 毛边 背光检测 可检
3 断裂 正光检测 可检
4 压伤 正光检测 可检

注明:安徽思普泰克硅橡胶机器视觉检测系统检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

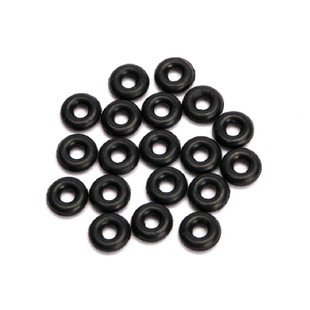

样品图:
硅橡胶机器视觉检测系统
二、设备组成及主要机构

设备型号:云盘高速检测机2口下料 (方形)                  外形尺寸950*850*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  22”液晶显示器 1台
4 工业相机 SONY工业相机 4套
5 相机调节模组 SIPOTEK定制 4套
6 工业镜头 远心高清光学工业镜头 4套
7 环形光源 定制光学自适应光源 4套
8 控制系统 SIPOTEK定制 1套
9 伺服电机 松下 1套
10 减速机 SIPOTEK定制 1套

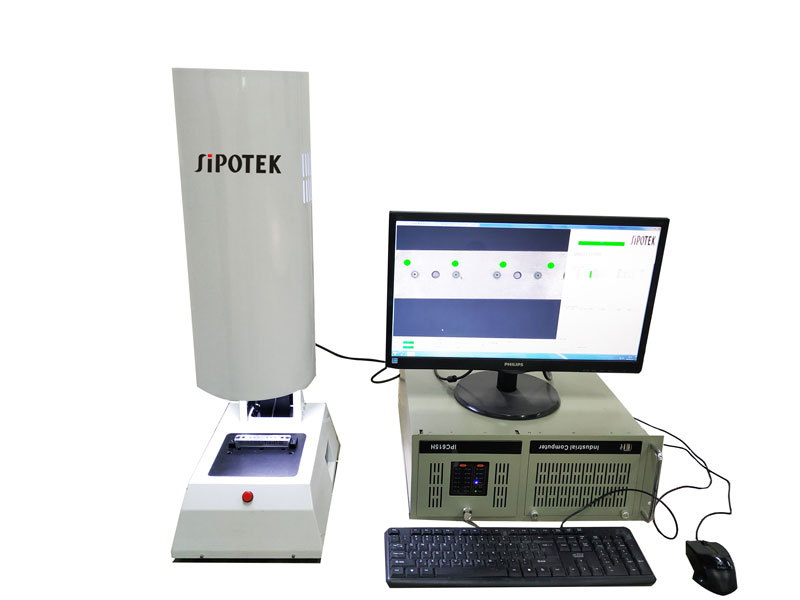

硅橡胶机器视觉检测系统外观

硅橡胶机器视觉检测系统
设备检测流程
硅橡胶机器视觉检测系统
三、样件测试图片:
底部正光检测良品原图:
底部正光检测良品原图

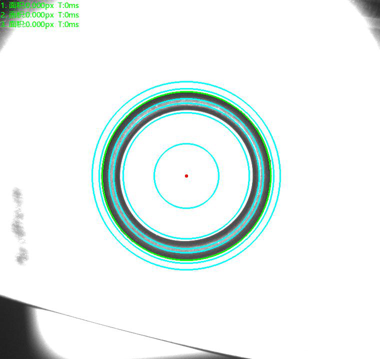

底部正光检测良品分析图:OK

底部正光检测良品分析图

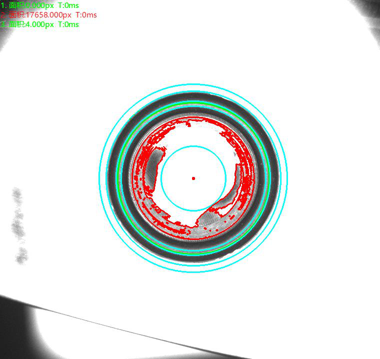

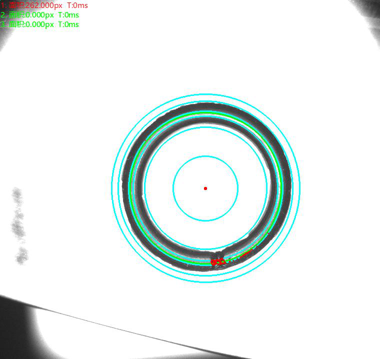

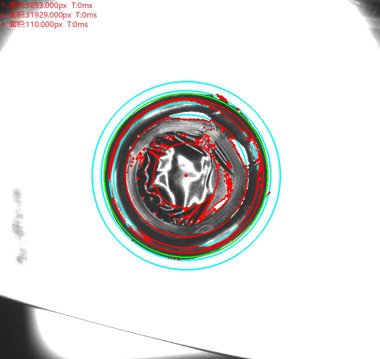

底部正光检测不良品分析图:NG      不良特征:压伤

底部正光检测不良品分析图

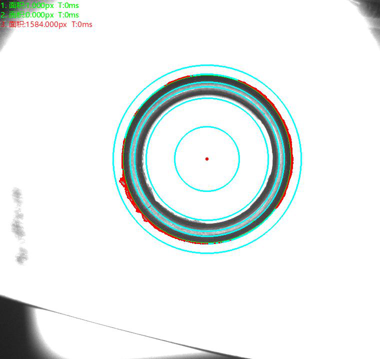

底部正光检测不良品分析图:NG      不良特征:内毛边

底部正光检测不良品分析图

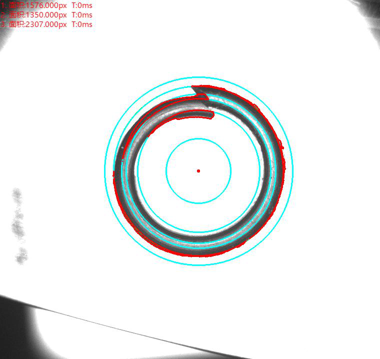

底部正光检测不良品分析图:NG      不良特征:断裂

硅橡胶机器视觉检测系统

侧面背光检测良品分析图:OK

硅橡胶机器视觉检测系统
顶部正光检测良品分析图:OK

硅橡胶机器视觉检测系统

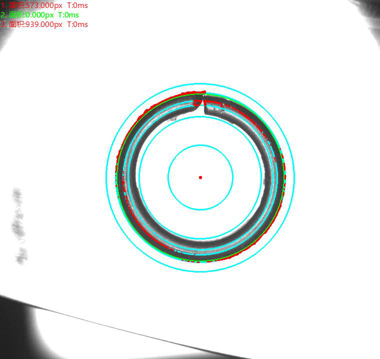

顶部正光检测不良品分析图:NG      不良特征:断裂

硅橡胶机器视觉检测系统


顶部正光检测不良品分析图:NG      不良特征:压伤

硅橡胶机器视觉检测系统

顶部正光检测不良品分析图:NG      不良特征:外毛边

硅橡胶机器视觉检测系统

顶部正光检测不良品分析图:NG      不良特征:变形

硅橡胶机器视觉检测系统

四、硅橡胶机器视觉检测系统安装要求:

设备放置的检测空间:  安装思普泰克视觉检测系统的标准检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
