电子元器件外观检查设备检测产品外观尺寸方案!

作者 : 安徽思普泰克发布时间 : 2020-04-17 浏览 : 409 次
注明:电子元器件外观检查设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于60件(取决于产品送料速度)。
一、检测内容及要求

检测内容:
序号 检测位置 检测方式 是否可检 备注
1 尺寸检测 背光检测 可检 局部检测

注明:电子元器件外观检查设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于60件(取决于产品送料速度)。

二、设备组成及主要机构

设备型号:SP-T300非标定制机          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 海康2000万工业相机 2套
5 相机调节伺服模组 SIPOTEK定制 2套
6 工业镜头 远心工业镜头 2套
7 光源 定制光学自适应光源 2套
8 检测平台 SIPOTEK定制一键测量 1套

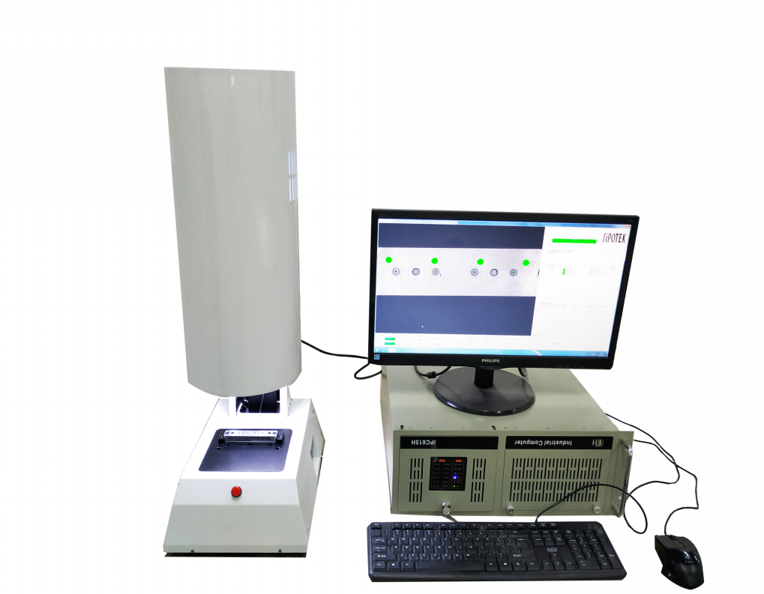

电子元器件外观检查设备外观3D立体图

电子元器件外观检查设备
三、样件测试图片:

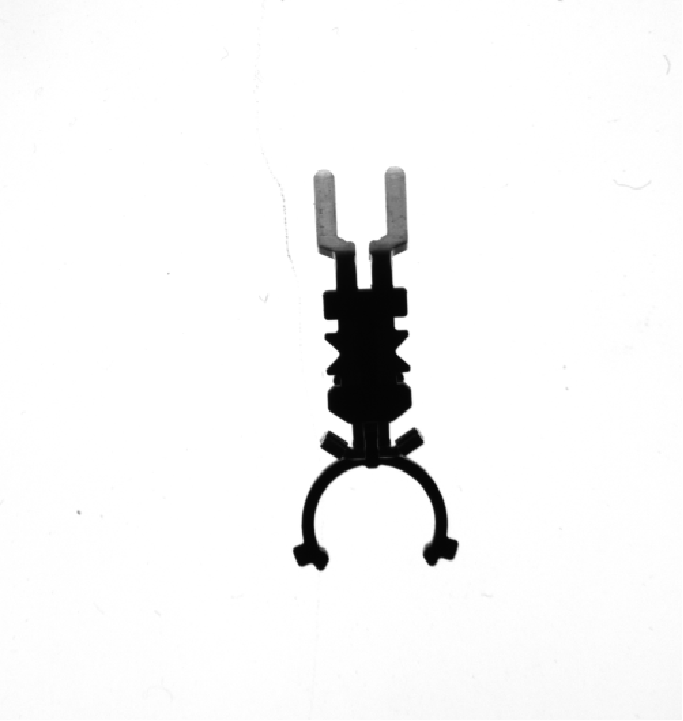

产品正面背光检测打光效果图

电子元器件外观检查设备

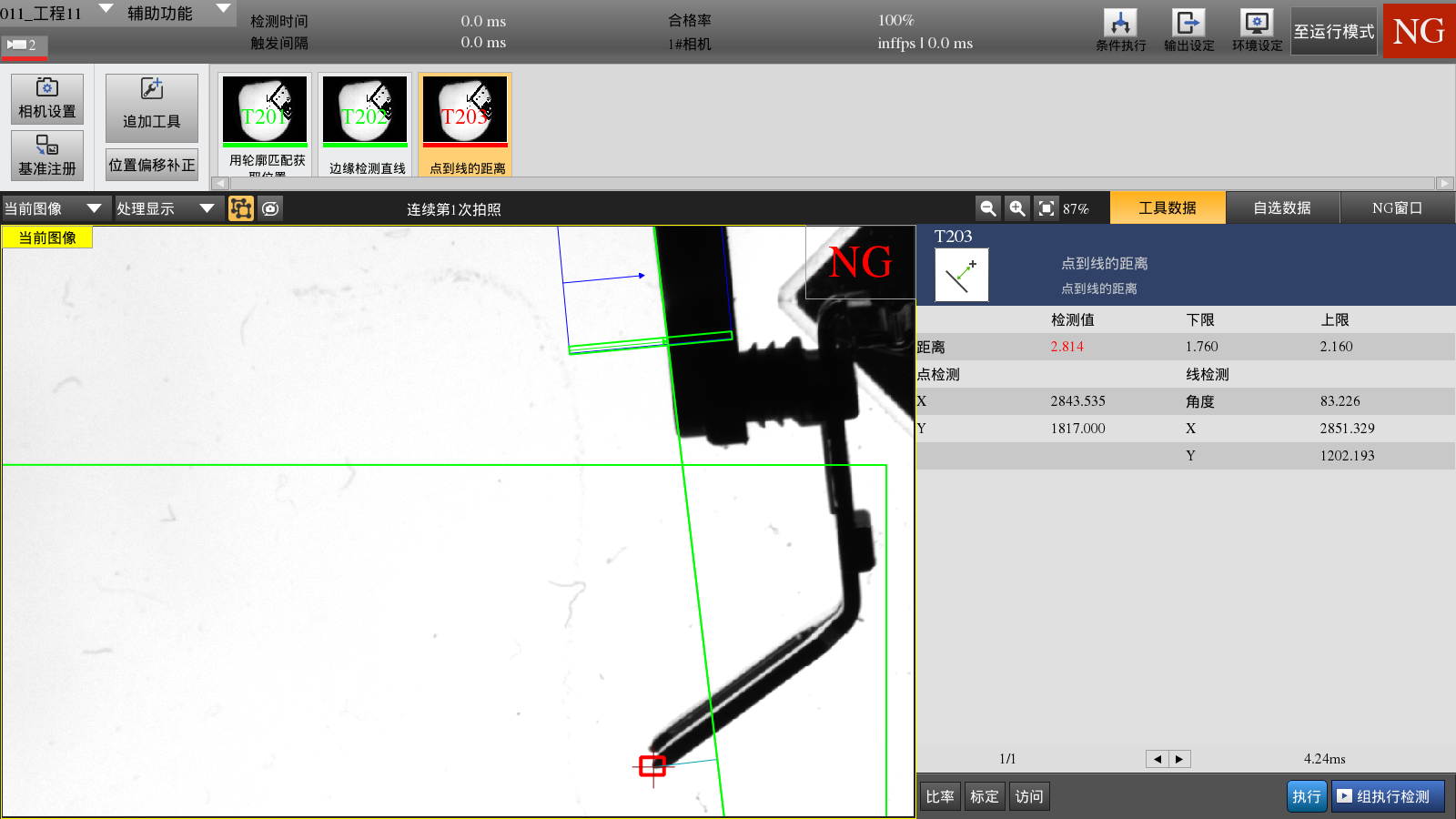

背光检测良品分析图: 引出中心到中心线的距离 可检

背光检测良品分析图

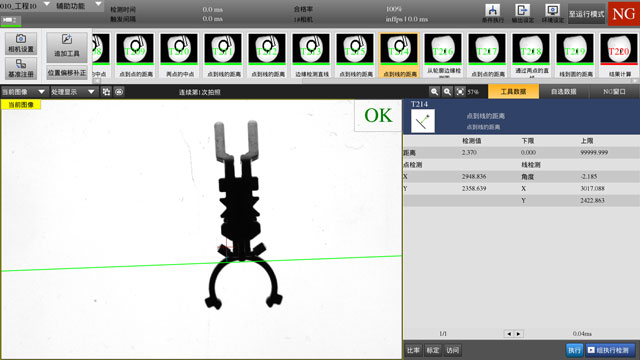

背光检测良品分析图: 引出中心到端面的距离 可检

电子元器件外观检查设备

背光检测良品分析图: 引脚到圆心的距离 可检

电子元器件外观检查设备

产品侧面背光检测打光效果图

电子元器件外观检查设备
背光检测良品分析图: 引脚到塑胶底面的距离 可检

电子元器件外观检查设备

电子元器件外观检查设备采用工业照相机将被检测的产品转换成图像信号,传送给专用的图像处理系统,根据像素分布和亮度、颜色等信息,转变成数字化信号,图像处理系统对这些信号进行各种运算来抽取目标的特征。电子元器件外观检查设备检测效率快、准确率高备受企业青睐。安徽思普泰克专业研发生产电子元器件外观检查设备,如需获取产品外观检测方案请登录官网查阅:www.sipoah.com
