电池盖帽机器视觉自动化检测方案

电池盖帽机器视觉检测方案

一：检测内容及要求



检测工件面积：

      直径18mm*高度5mm的整体样件的外观测



检测内容：

               1:底面检测焊点、油污

               2:连接片外观和内胶圈有无

               3:检测断、多胶水

               3:顶部检测焊点发黑、刚帽外观



注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量200-400件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.



二： 设备组成及主要机构



整体构成：尺寸：  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 4套,底部检测连接片外观、焊点。断、多胶水。顶部检测焊点发黑  、刚帽外观

5:工业镜头:4套FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

二.1： 设备外观3D立体图

三：1 底部面检测方式

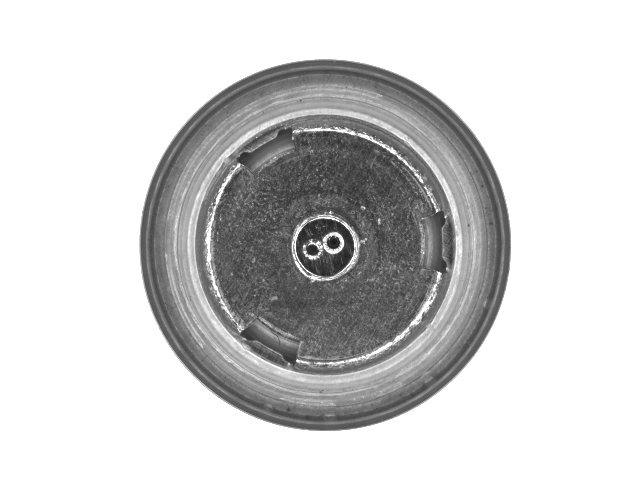

底部检测效果原图:

三：1 底部检测方式

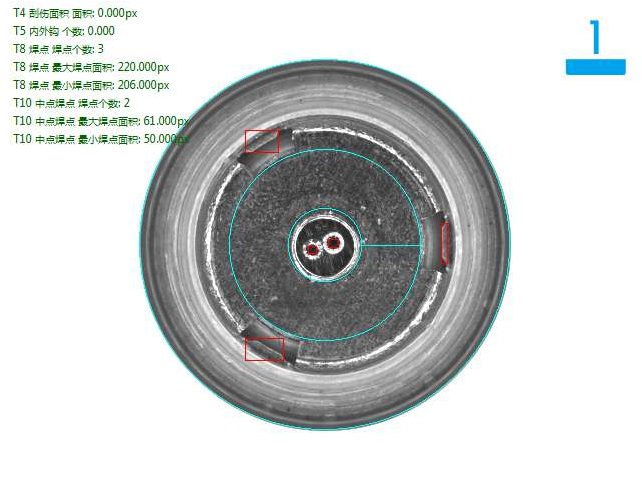

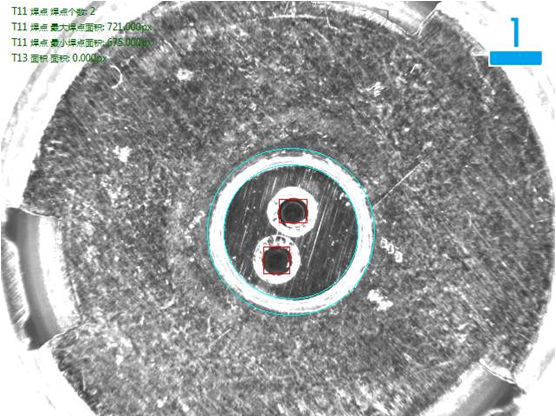

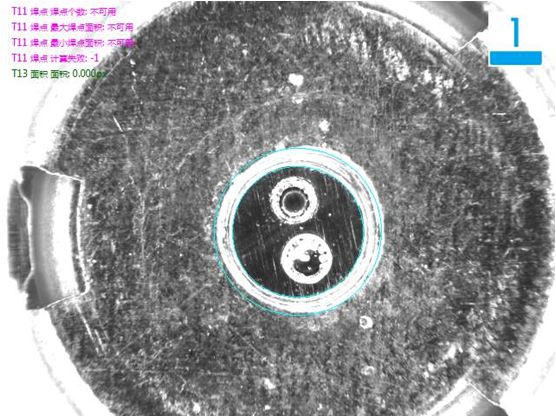

底部检测良品分析图:OK

三：1 底部检测方式

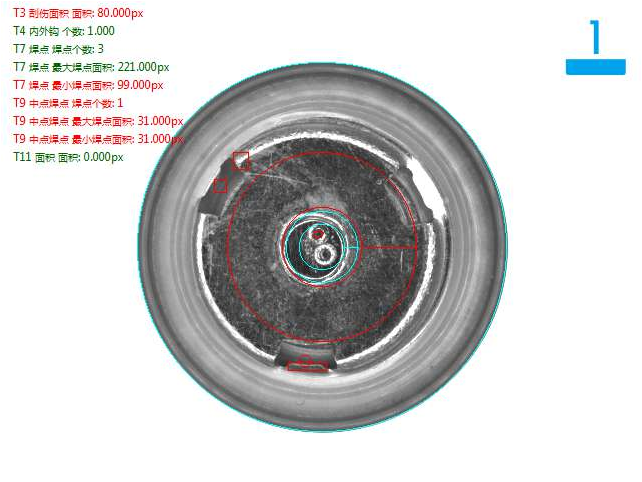

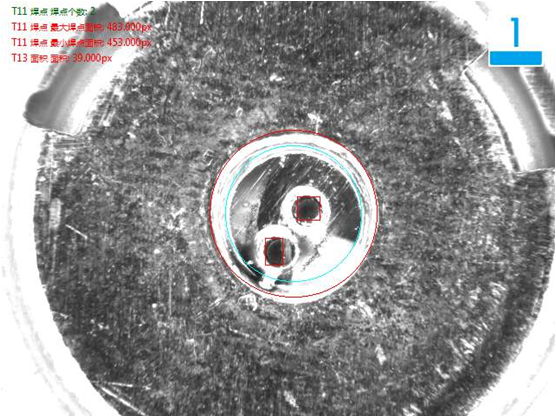

底部检测铁片装歪、偏心不良品分析图:NG

三：1 底部检测方式

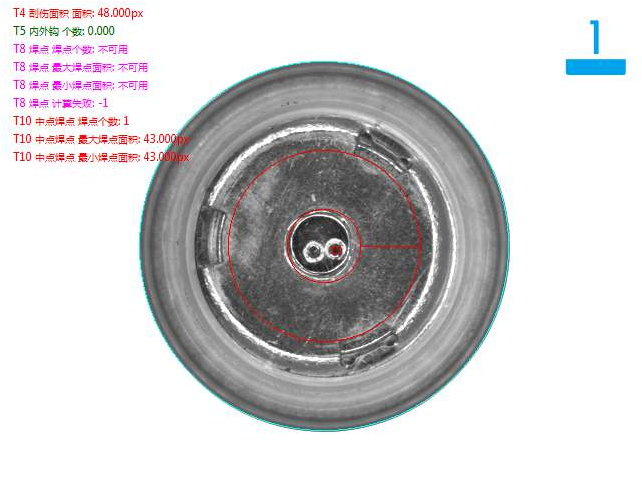

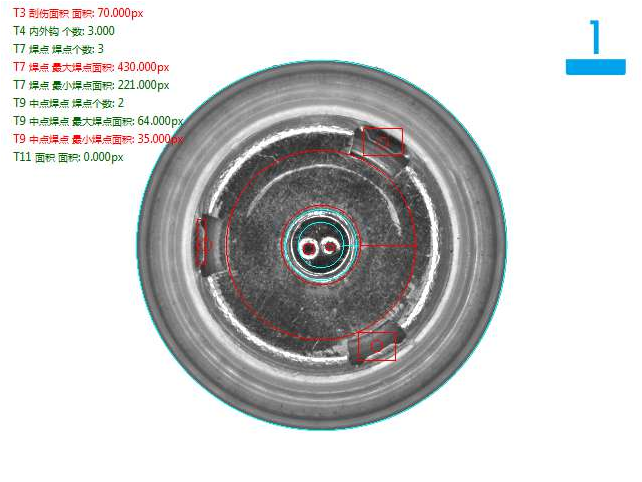

底部检测连接片不良品分析图:NG

三：1 底部检测方式



底部检测连接片划伤不良品分析图:NG

三：1 底部检测方式



底部检测内层没有小胶圈不良品分析图:NG

三：2底面检测方式

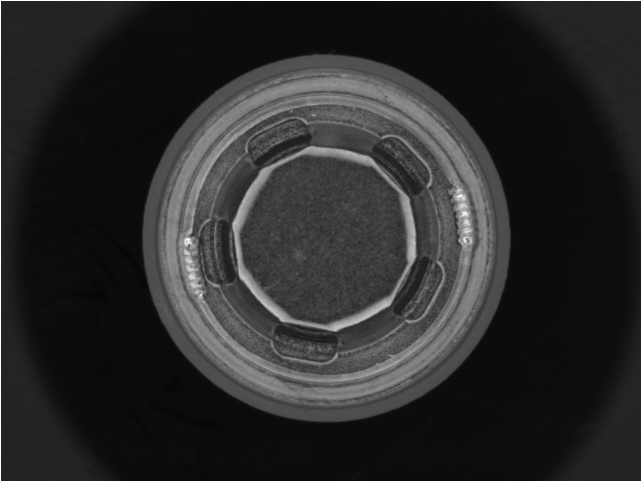

底面检测效果原图:

三：2底面检测方式

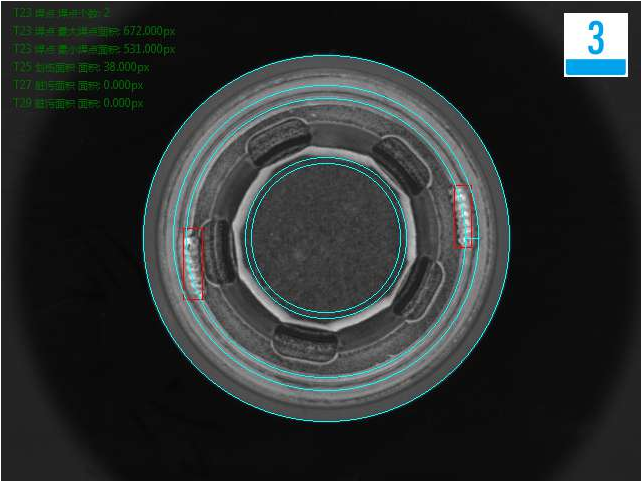

底面检测良品分析图:OK

三：2底部检测方式



底部检测穿孔不良品分析图:NG

三：2 底部检测方式



底部检测油污不良品分析图:NG

三：3 底面检测方式



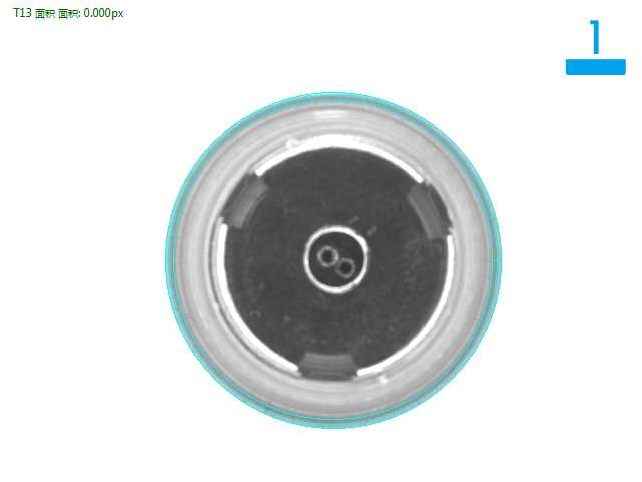

底面检测良品分析图:OK

三：3 底部检测方式



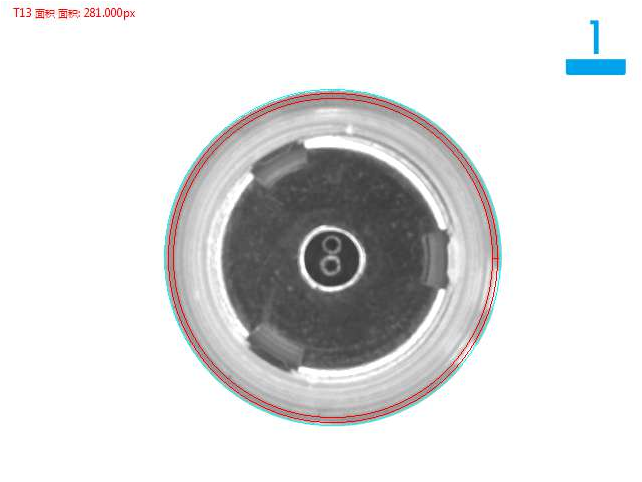

底部检测断胶水不良品分析图:NG

三：3 底部检测方式



底部检测断胶水不良品分析图:NG

三：4 顶部检测方式



顶部检测效果原图:

三：4 顶部检测方式



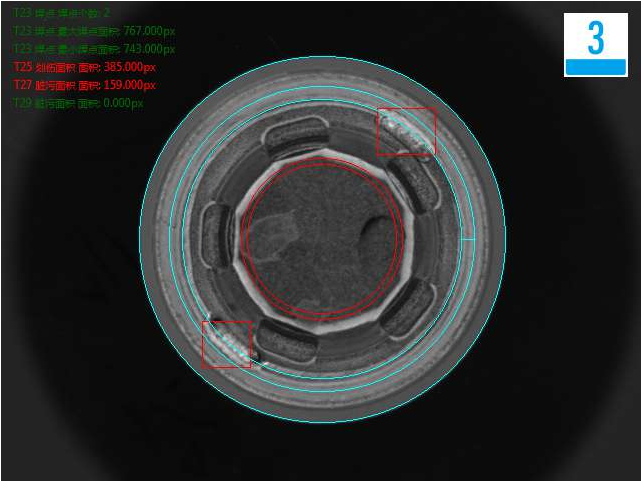

顶部检测刚帽不良品分析图:NG

三：4 顶部检测方式



顶部检测黑点不良品分析图:NG

四.系统安装要求:



设备放置的检测空间:  在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：     交流220V，50Hz，  耗电＜1KVA，气压0.35～0.7MPa
