硅胶视觉自动检测设备检测内存卡外观缺陷方案!

返回列表 来源:admin 浏览: 发布日期:2020-08-18 09:43
一、检测内容及要求

检测内容:
       产品的分类检测
序号 检测位置 检测方式 是否可检
1 分类 正光检测 可检

注明:安徽思普泰克研发生产的硅胶视觉自动检测设备检测内存卡项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

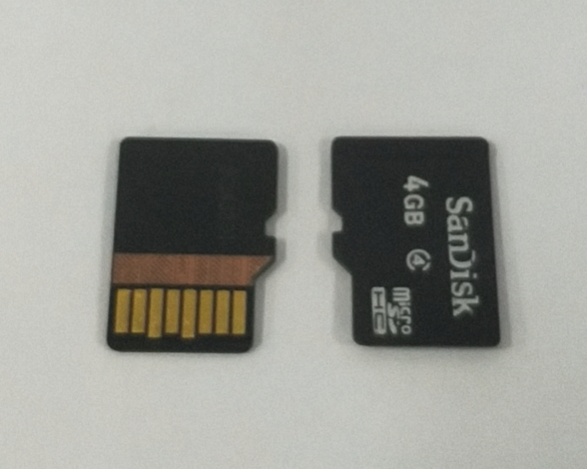

样品图:

硅胶视觉自动检测设备

二、设备组成及主要机构

设备型号:云盘高速检测机2口下料 (方形)                  外形尺寸950*850*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  22”液晶显示器 1台
4 工业相机 SONY工业相机 1套
5 相机调节模组 SIPOTEK定制 1套
6 工业镜头 远心高清光学工业镜头 1套
7 环形光源 定制光学自适应光源 1套
8 控制系统 SIPOTEK定制 1套
9 伺服电机 松下 1套
10 减速机 SIPOTEK定制 1套

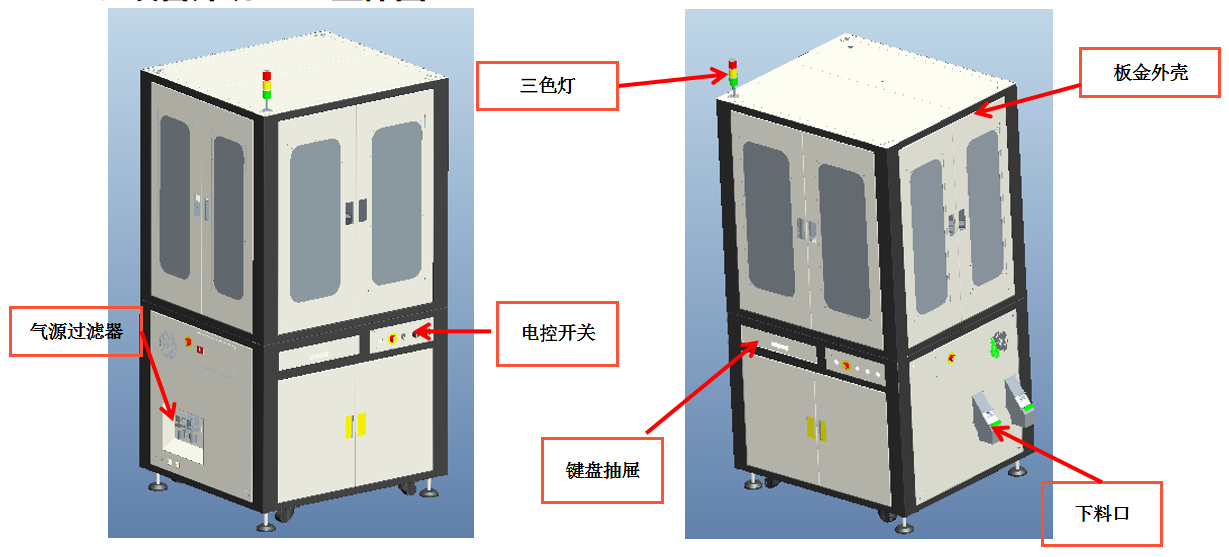

设备外观-3D立体图

 硅胶视觉自动检测设备
设备外观-3D立体图-局部图

硅胶视觉自动检测设备

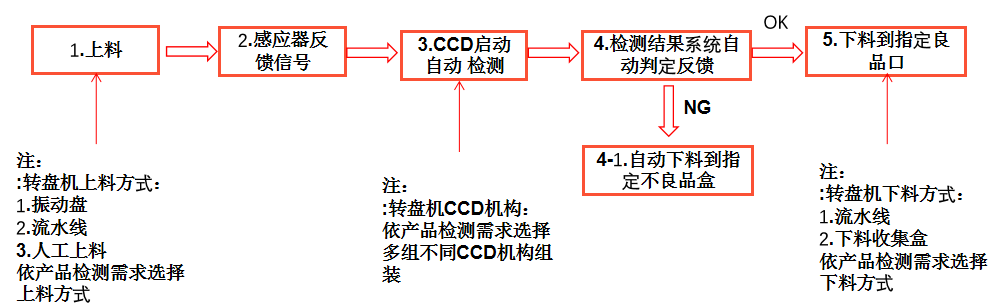

设备检测流程
硅胶视觉自动检测设备

三、样件测试图片:

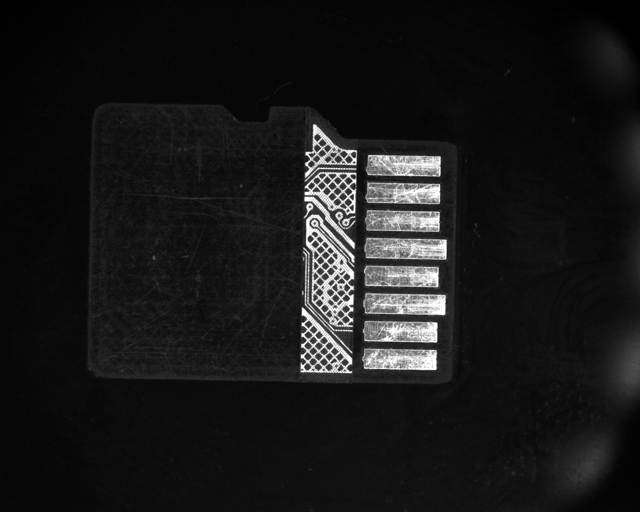

顶部正光检测样件原图

硅胶视觉自动检测设备

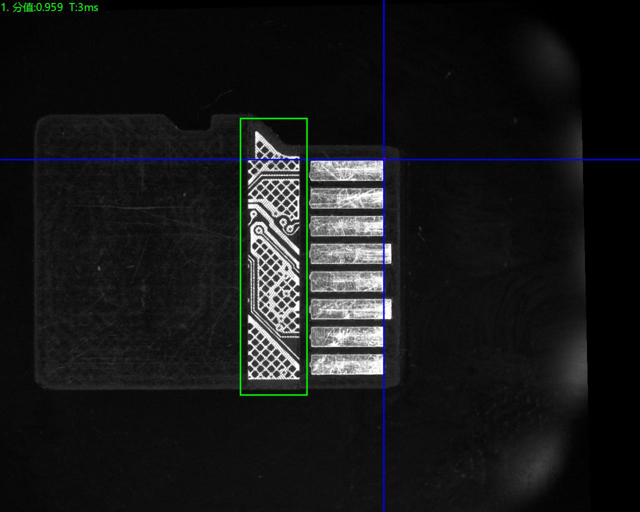

顶部正光检测良品分析图:OK

硅胶视觉自动检测设备

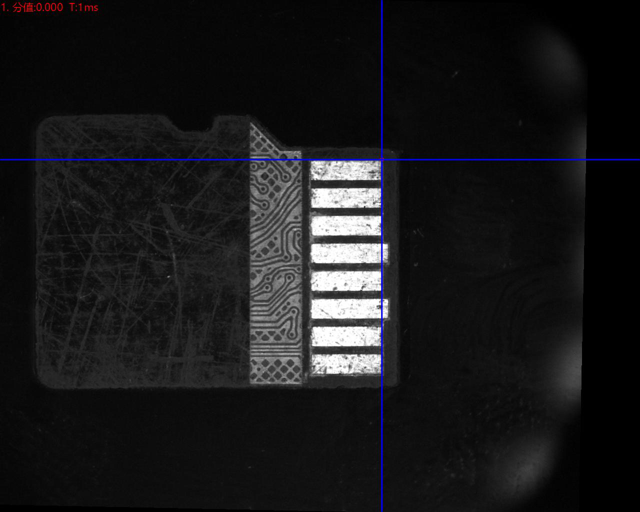

顶部正光检测不良品分析图:NG     不良特征:

硅胶视觉自动检测设备

下料口区分展示图

硅胶视觉自动检测设备

四、系统安装要求

设备放置的检测空间:  安装思普泰克视觉检测系统的标准检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
