磁材表面缺陷检测设备分拣产品外观不良方案!

返回列表 来源:admin 浏览: 发布日期:2020-06-19 11:34
一、检测内容及要求

检测内容:
       最大尺寸长20mm*宽15mm的产品的外观检测
序号 检测位置 检测方式 是否可检
1 外观检测 正光检测 可检

注明:安徽思普泰克磁材表面缺陷检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于80件(取决于产品送料速度)。

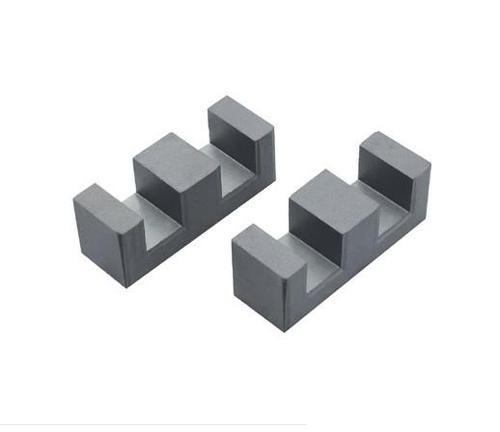

样品图

磁材表面缺陷检测设备

二、设备组成及主要机构

设备型号:SP-T300非标定制机          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 Barsler工业相机 6套
5 相机调节伺服模组 SIPOTEK定制 6套
6 工业镜头 FA高清光学工业镜头 6套
7 光源 定制光学自适应光源 5套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 SIPOTEK定制 1套
11 PLC运动协作 松下·PANASONIC 1套
12 上下料机构 SIPOTEK定制皮带线 2套
磁材表面缺陷检测设备外观

磁材表面缺陷检测设备

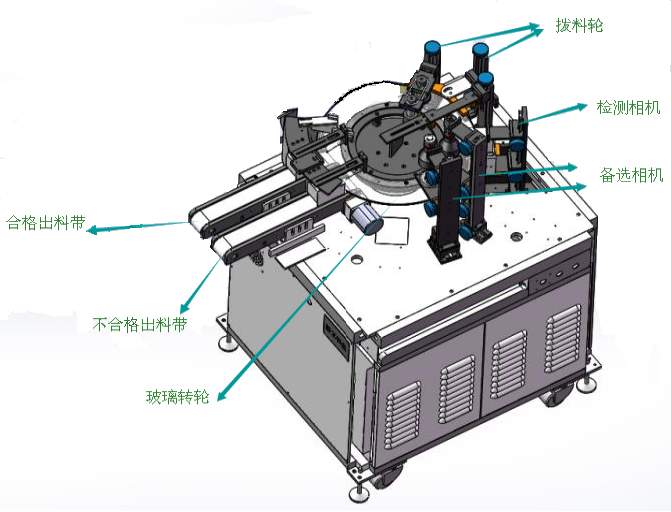

磁材表面缺陷检测设备出料3D立体图
磁材表面缺陷检测设备
三、样件测试图片:

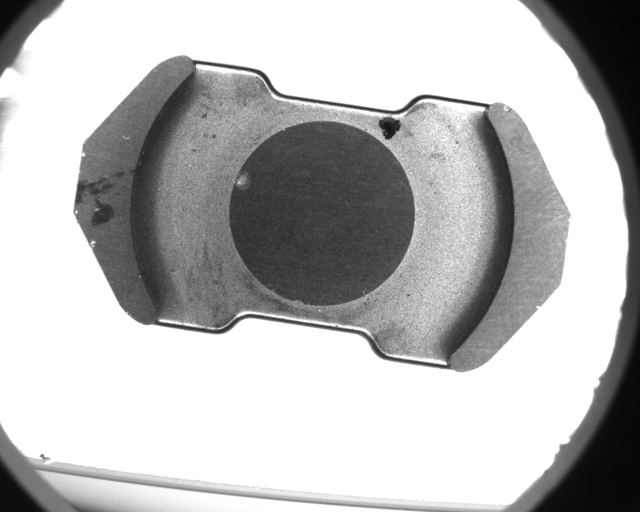

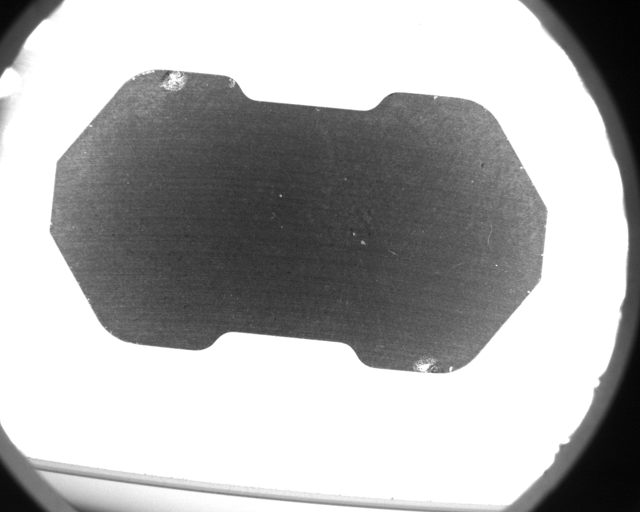

顶部正光检测原图:
顶部正光检测原图

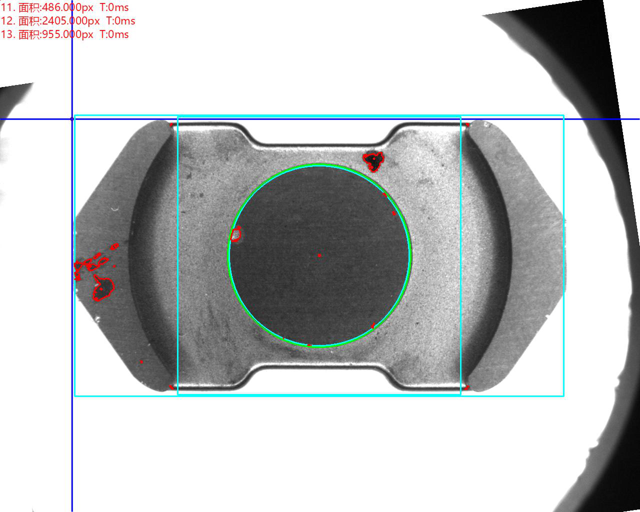

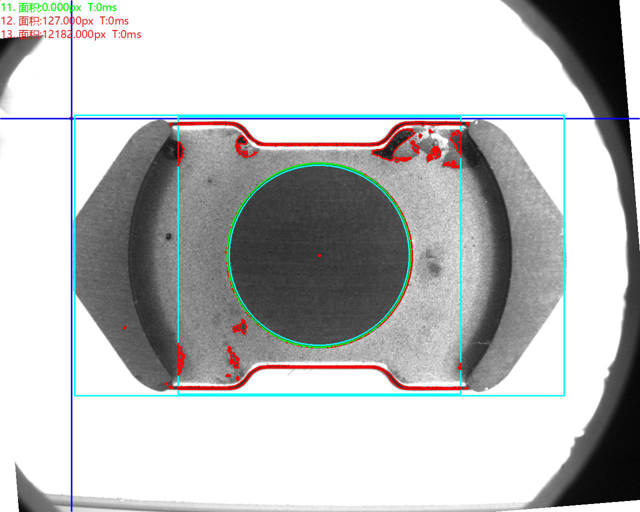

顶部正光检测不良品分析图:NG         不良原因:

磁材表面缺陷检测设备

顶部正光检测不良品分析图:NG

磁材表面缺陷检测设备

底部正光检测原图:

底部正光检测原图

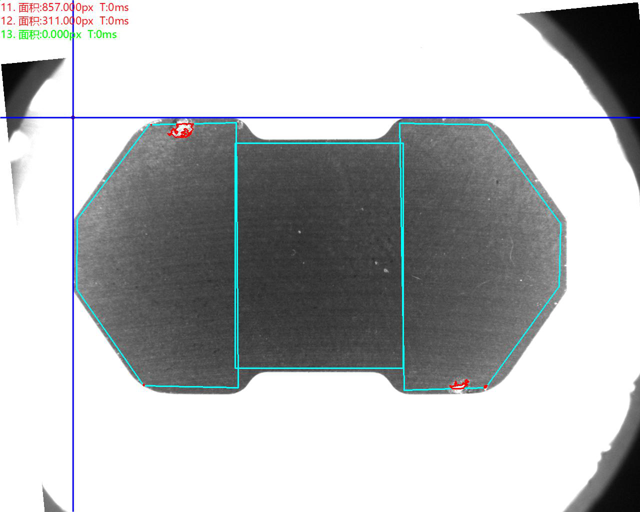

底部正光检测不良品分析图:NG         不良原因

底部正光检测不良品分析图
底部正光检测不良品分析图:NG

磁材表面缺陷检测设备

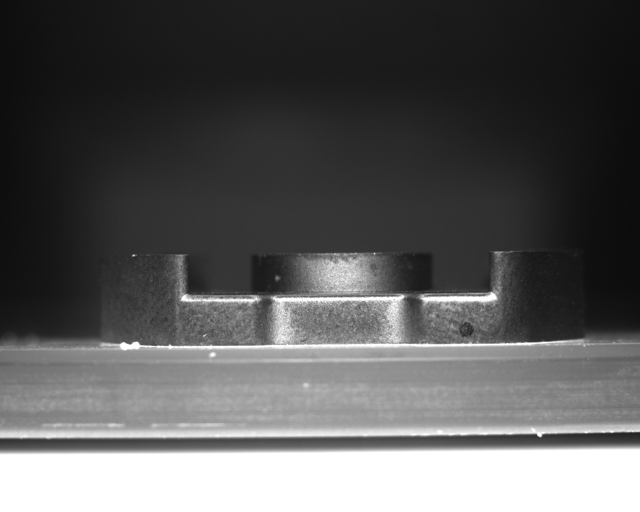

正面正光检测原图:

正面正光检测原图

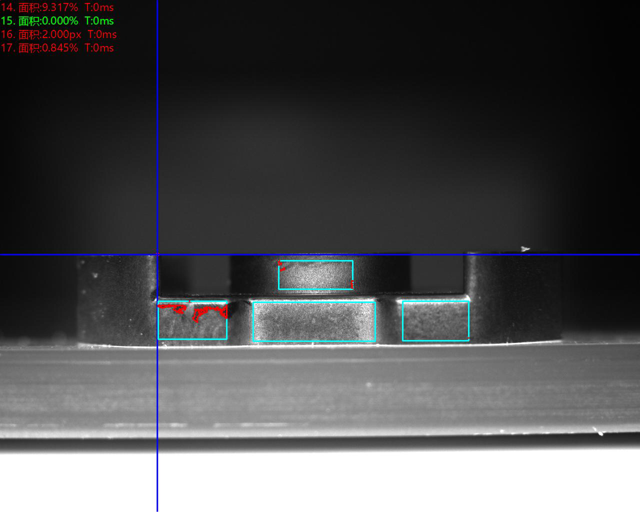

正面正光检测不良品分析图:NG         不良原因:

磁材表面缺陷检测设备

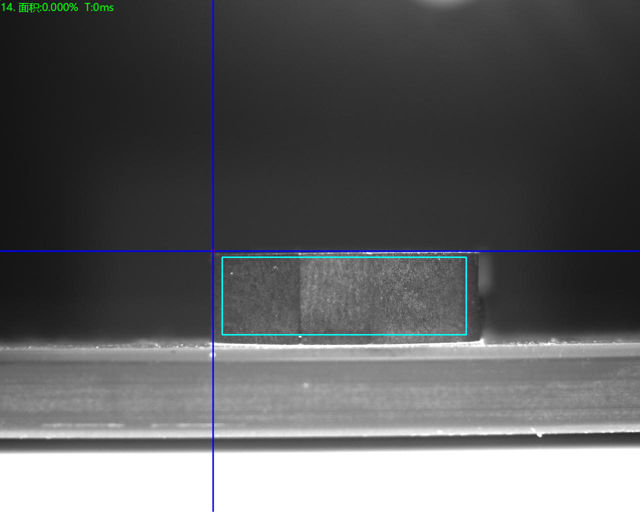

侧面正光检测良品分析图:OK

磁材表面缺陷检测设备

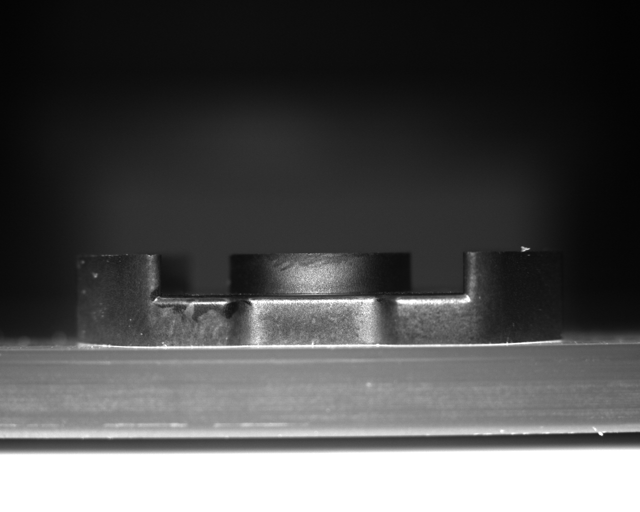

反正面正光检测原图

磁材表面缺陷检测设备

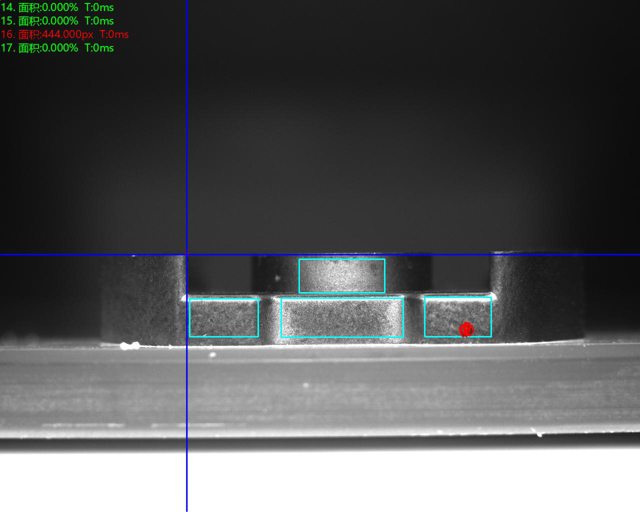

反正面正光检测不良品分析图:NG         不良原因:

磁材表面缺陷检测设备
反侧面正光检测良品分析图:OK

磁材表面缺陷检测设备
购买磁材表面缺陷检测设备需要做以下准备

1.样品收集

样本收集分为两类:好产品和坏产品。好的产品可以有几种,坏的产品可以分为许多缺陷,例如缺口,毛刺,黑点,孔堵塞,压力伤,变形、裂纹等。次品的数量应该更多。包装并标记有缺陷的产品类型,以方便供应商进行证明。

2.确定准确性

客户通常认为精度越高越好,并且设备可以检测到的缺陷越小越好。这样一来,我们能不能把零缺陷的工厂留在工厂?实际上,设备不是万能的,磁材表面缺陷检测设备不是显微镜,并且无法达到显微镜的精度。精度不是越高越好,而是选择适当的精度,否则会产生很多次品。

例如,当手动选择产品间隙时,可以允许间隙在1毫米以内,精度范围可以设置在1毫米以内。如果精度设置太高,很容易造成浪费。如果精度设置过低,则磁材表面缺陷检测设备会将手动筛选的次品判断为良品,从而导致误检。一些产品对精度有很高的要求,并且需要达到0.001mm的精度范围,无法手动测量。此时,磁材表面缺陷检测设备的作用变得非常重要。

3.确定产出

购买设备的主要目的是提高生产效率。如果产品产量小,效率要求和质量不高,则手动检测是更好的选择。如果产品需要三个以上的人进行测试,那么非常有必要选择磁材表面缺陷检测设备。
