一键式影像测量仪(闪测仪)

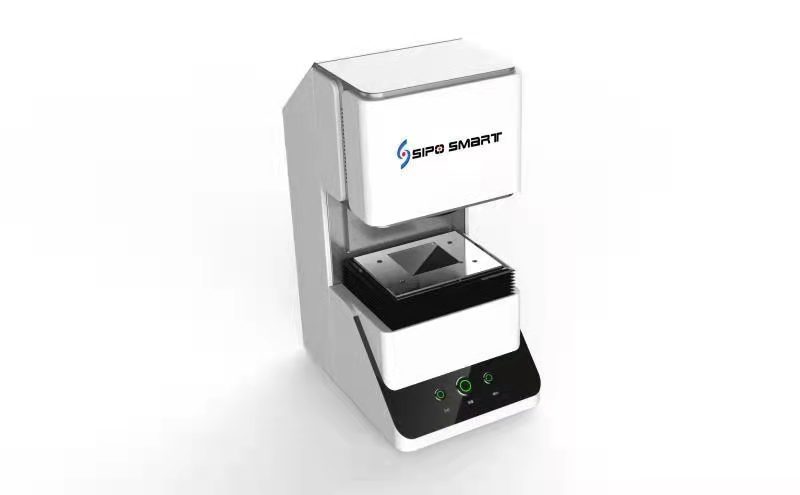

— 设备图片 —

一键式影像测量仪(闪测仪)

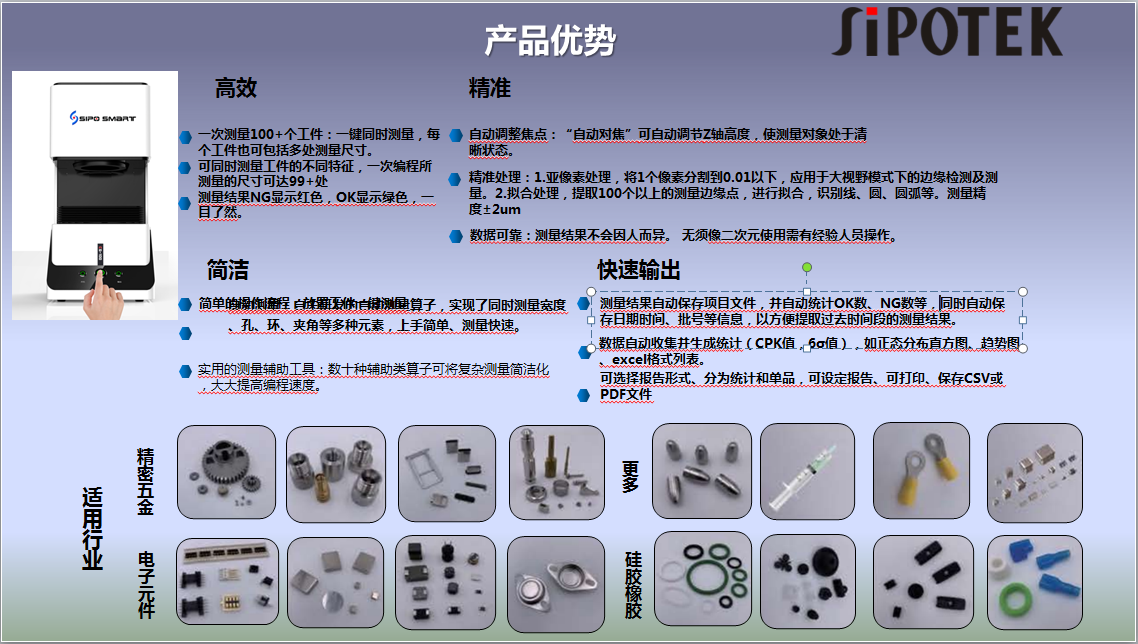

— 产品特点 —

1.可同时测量工件的不同特征,一次编程所测量的尺寸可达99+处。

2.一次测量100+个工件:一键同时测量,每个工件也可包括多处测量尺寸。

3.测量结果NG显示红色,OK显示绿色,一目了然。

4.自动调整焦点:“自动对焦”可自动调节Z轴高度,使测量对象处于清晰状态。

5.精准处理:1.亚像素处理,将1个像素分割到0.01以下,应用于大视野模式下的边缘检测及测量。2.拟合处理,提取100个以上的测量边缘点,进行拟合,识别线、圆、圆弧等。测量精度±2um

6.数据可靠:测量结果不会因人而异。 不像二次元使用需有经验人员操作。

7.简单的操作流程:放置工件一键测量

— 产品详细介绍 —

闪测仪
一键式影像测量仪(闪测仪)

  一键式影像测量仪又叫闪测仪,是近年兴起的快速影像测量设备,主要是为了满足各种元器件大批量生产过程中,更高速、更便捷、更精准的测量需要。其采用双远心高分辨率光学镜头,结合高精度图 像分析算法,并融入一键闪测原理。

一件式影像测量仪简介
一件式影像测量仪简介

  CNC 模式下,只需按下启动键,仪器即可 根据工件的形状自动定位测量对象、匹配模板、测量评价、报表生成,真正实现 一键式快速精准测量。其测量速度极快,能在 2 到 5 秒内完成 100 个以内的尺寸的绘图、测量及 公差的评价,效率是传统二次元影像测量仪的数十倍同时避免了因测量行程增大而受到影响阿贝误差。

一键式影像测量仪详细介绍
一键式影像测量仪(闪测仪)详细介绍

  重复测量精度高,解决了同一 个产品反复测量数据一致性差的现象,仪器结构简单,不需要位移标尺光栅尺,在测量过程中也不需要移动工作台, 所以仪器的稳定性能好。由于精度标尺是 CCD 相机的像素点,而像素点是不会随时间变化,也不会受 到温湿度的影响,所以仪器的精度稳定,并可以通过软件实现测量精度自动 校准。
  一键式影像测量仪是思普泰克最新研发的一款重量级自动化视觉检测设备,在很多的行业都已有应用案例,如果您也有这方面的需求,欢迎您联系我们。
