图像视觉检测设备检测小圆饼外观方案！
注明：图像视觉检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于220件(取决于产品送料速度)。
一、检测内容及要求
检测内容：
最大尺寸长3mm*宽3mm的产品的外观检测
| 序号 | 检测位置 | 检测方式 | 是否可检 | |
| 1 | 缺料 | 正光检测 | 可检 | |
| 2 | 破裂 | 正光检测 | 可检 | |
| 3 | 裂纹 | 正光检测 | 可检 | |
| 4 |
|
|
|
|
| 5 | 宽度＜0.1mm 深度＜0.1mm 长度＜0.5mm的特征无法过滤 | |||
注明：图像视觉检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于220件(取决于产品送料速度)。
二、图像视觉检测设备组成及主要机构
图像视觉检测设备型号：SP-T300标准定制机 外形尺寸：900*800*1850mm
图像视觉检测设备组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 | 备注 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 | 数据可上传 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
|
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
|
| 4 | 工业相机 | Barsler工业相机 | 1套 |
|
| 5 | 相机调节模组 | SIPOTEK定制 | 1套 |
|
| 6 | 工业镜头 | FA高清光学工业镜头 | 1套 |
|
| 7 | 光源 | 定制光学自适应光源 | 1套 |
|
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
|
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
|
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
|

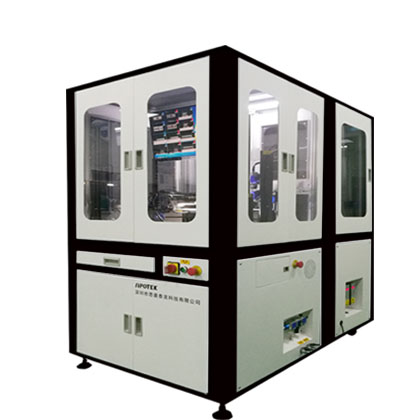

图像视觉检测设备外观3D立体图
三、样件测试图片:

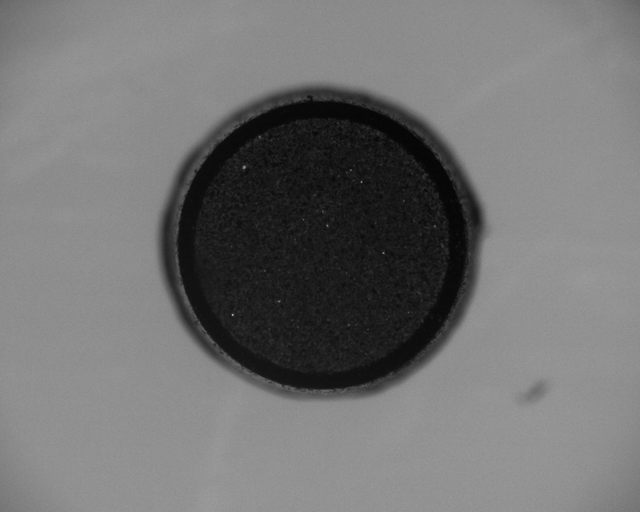

顶部正光检测原图：
顶部正光检测良品分析图：OK

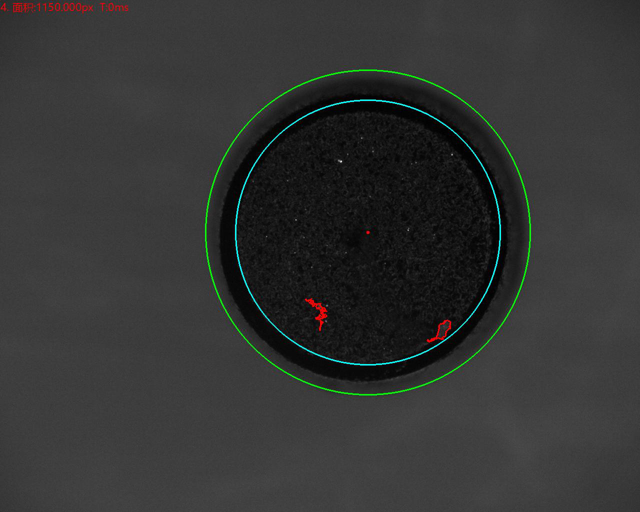

顶部正光检测不良品分析图：NG 不良特征：破裂 分析结果：可检
顶部正光检测不良品分析图：NG 不良特征：缺料 分析结果：可检

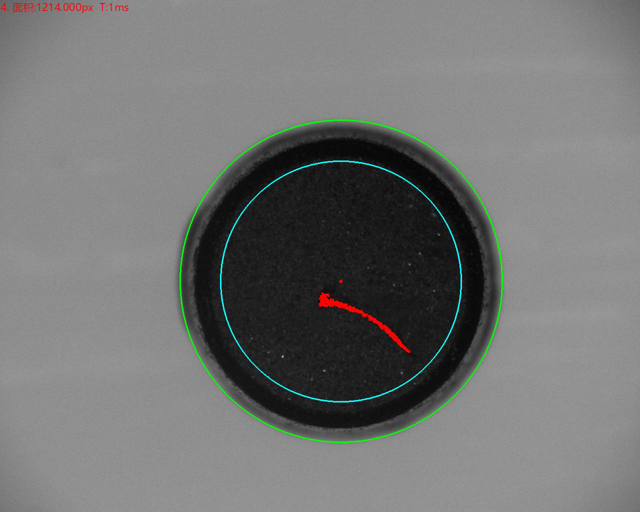

顶部正光检测不良品分析图：NG 不良特征：裂纹 分析结果：可检
顶部正光检测不良品分析图：NG 不良特征：轻微裂纹 分析结果：不可检
更多图像视觉检测设备检测产品外观缺陷的案例，请登录安徽思普泰克网站查找：www.sipoah.com
