外观检测设备检测金属片外观不良方案
注明：外观检测设备，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于150件(取决于产品送料速度)。
一、检测内容及要求
检测内容：
产品的外观检测
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 压伤 | 正光 | 可检 |
|
|
|
||||
| 2 | 凹陷 | 正光 | 可检 | |
|
|
||||
| 3 |
|
|
||
| 4 | 脏污 |
|
不可检 | 和样件本身色差相近 |
| 5 | 印字不良 |
|
不可检 | 样件没办法区分正反面，字符可能存在四个位置 |
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量 不低于150件(取决于产品送料速度)。
二、设备组成及主要机构
设备型号：SP-T300非标定制机 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 | 备注 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 | 数据可上传 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
|
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
|
| 4 | 工业相机 | Barsler工业相机 | 4套 |
|
| 5 | 相机调节伺服模组 | SIPOTEK定制 | 4套 |
|
| 6 | 工业镜头 | FA高清光学工业镜头 | 4套 |
|
| 7 | 光源 | 定制光学自适应光源 | 4套 |
|
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
|
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
|
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
|

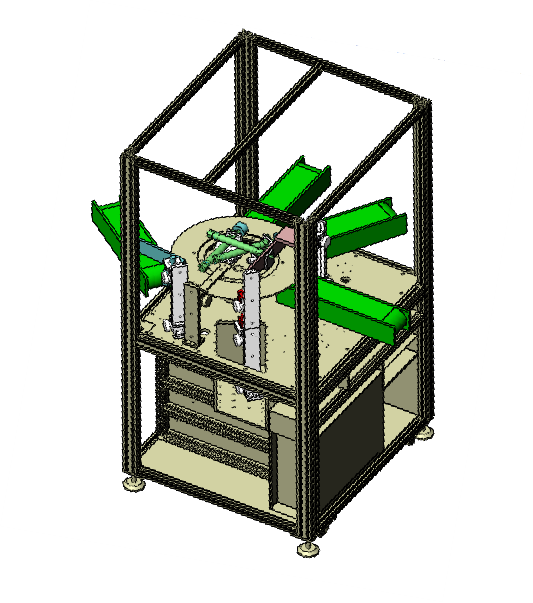

设备外观3D立体图
三、样件测试图片:

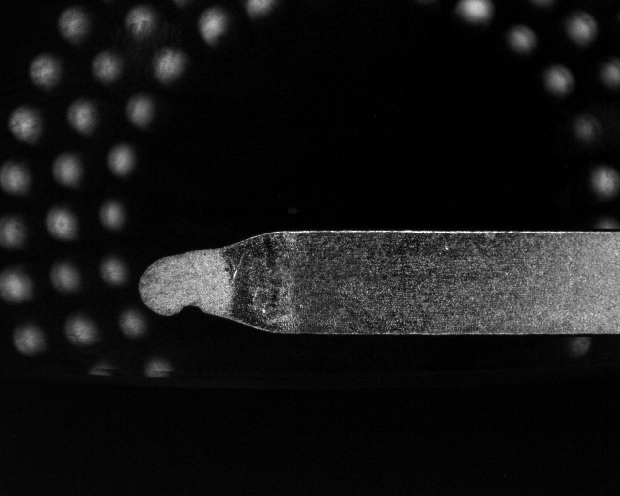

顶部正光检测原图：

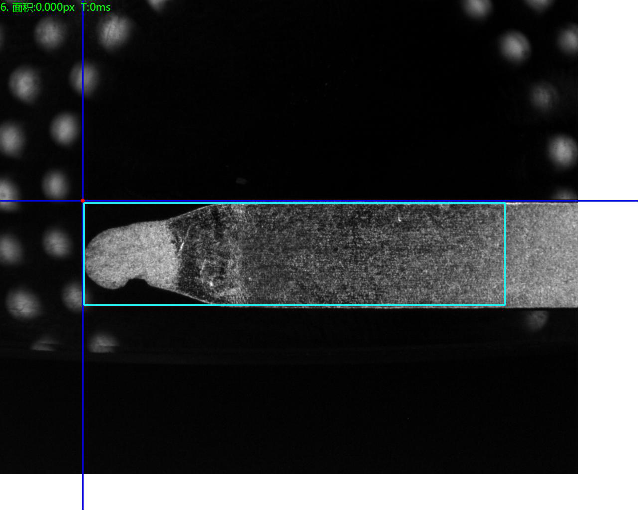

顶部正光检测良品分析图：OK

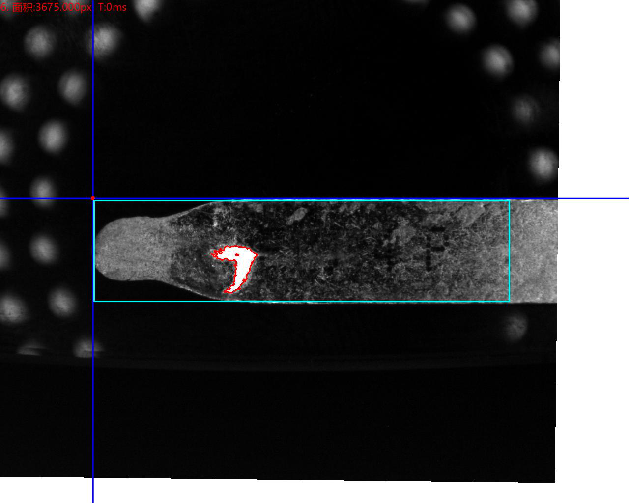

顶部正光检测不良品分析图：NG 不良特征： 凹陷 分析结果：可检

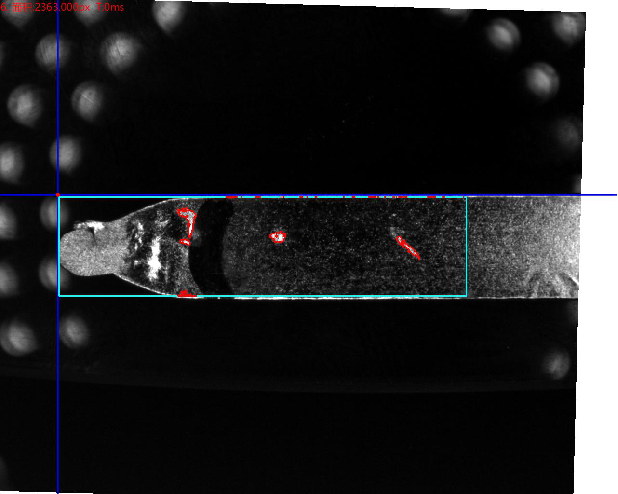

顶部正光检测不良品分析图：NG 不良特征： 压伤 分析结果：可检
底部正光检测原图：
底部正光检测良品分析图：OK
底部正光检测不良品分析图：NG 不良特征： 凹陷 分析结果：可检
底部正光检测不良品分析图：NG 不良特征： 凹陷 分析结果：可检
三、样件测试图片:
顶部正光检测原图：
顶部正光检测良品分析图：OK
顶部正光检测不良品分析图：NG 不良特征： 凹陷 分析结果：可检
顶部正光检测不良品分析图：NG 不良特征： 压伤 分析结果：可检
底部正光检测原图：
底部正光检测良品分析图：OK
底部正光检测不良品分析图：NG 不良特征： 凹陷 分析结果：可检
底部正光检测不良品分析图：NG 不良特征： 凹陷 分析结果：可检
四、系统安装要求:
设备放置的检测空间: 在流水线上并入安装思普泰克视觉检测系统，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
