电子元器件视觉检测设备检测手机模切卷料案例!

作者 : 安徽思普泰克发布时间 : 2022-10-17 浏览 : 436 次
注明:电子元器件视觉检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于120件(取决于产品送料速度)。
商务咨询:178-5603-5060(微信同号)
一、检测内容及要求

检测内容:
       最大尺寸长50mm*宽50mm的产品的内孔检测
序号 检测位置 检测方式 是否可检
1 堵孔 顶部正光 可检
2 破损 顶部正光 可检
3 偏移 顶部正光 可检

注明:电子元器件视觉检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于120件(取决于产品送料速度)。

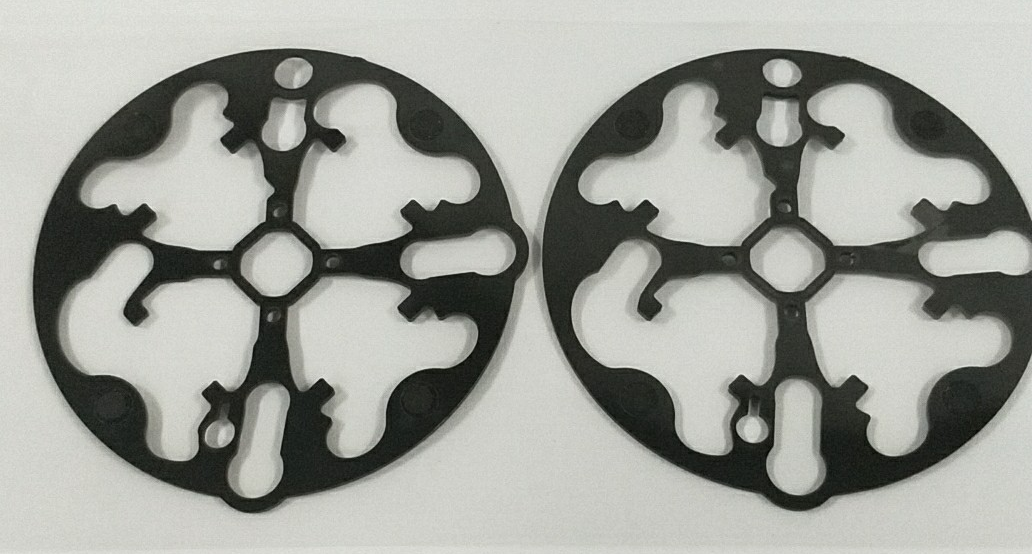

样品图:
电子元器件视觉检测设备
二、电子元器件视觉检测设备组成及主要机构

设备型号:SP-T300非标定制机          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量 备注
1 视觉检测软件 SIPOTEK 1套 数据可上传
2 工业电脑 SIPOTEK定制 1套

3 显示器 PHILIPS  19”液晶显示器 1台

4 工业相机 Barsler工业相机 1套

5 相机调节伺服模组 SIPOTEK定制 1套

6 工业镜头 远心高清光学工业镜头 1套

7 光源 定制光学自适应光源 1套

8 检测平台 SIPOTEK定制框架 1套

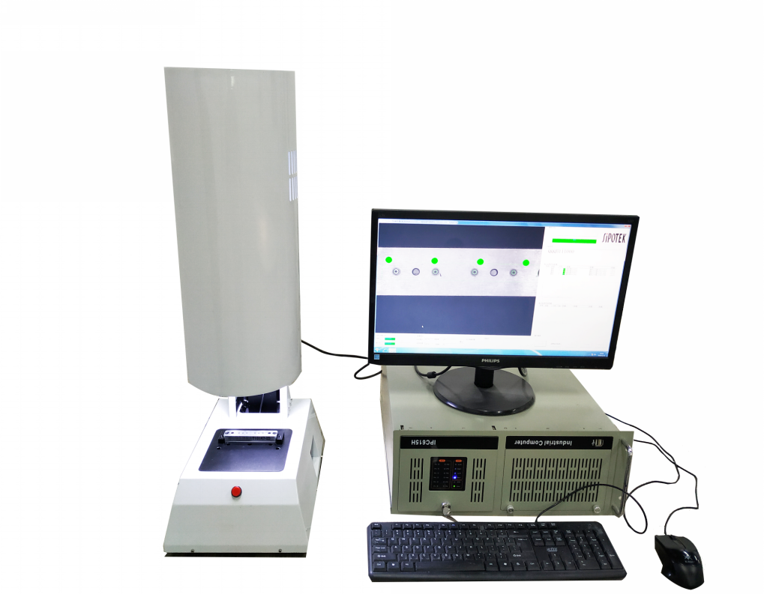

电子元器件视觉检测设备外观3D立体图
电子元器件视觉检测设备电子元器件视觉检测设备

三、样件测试图片:

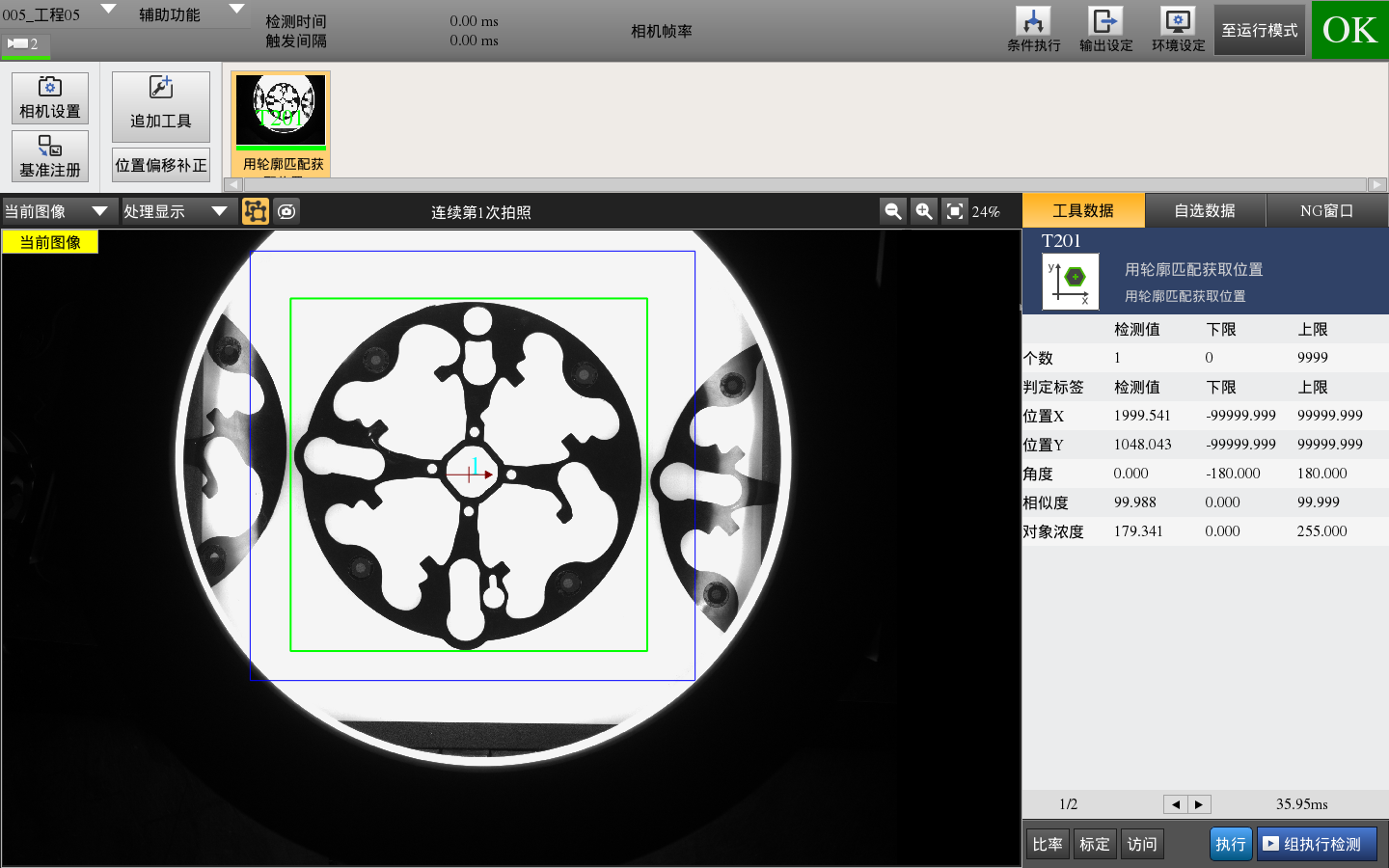

正光检测良品原图:
电子元器件视觉检测设备

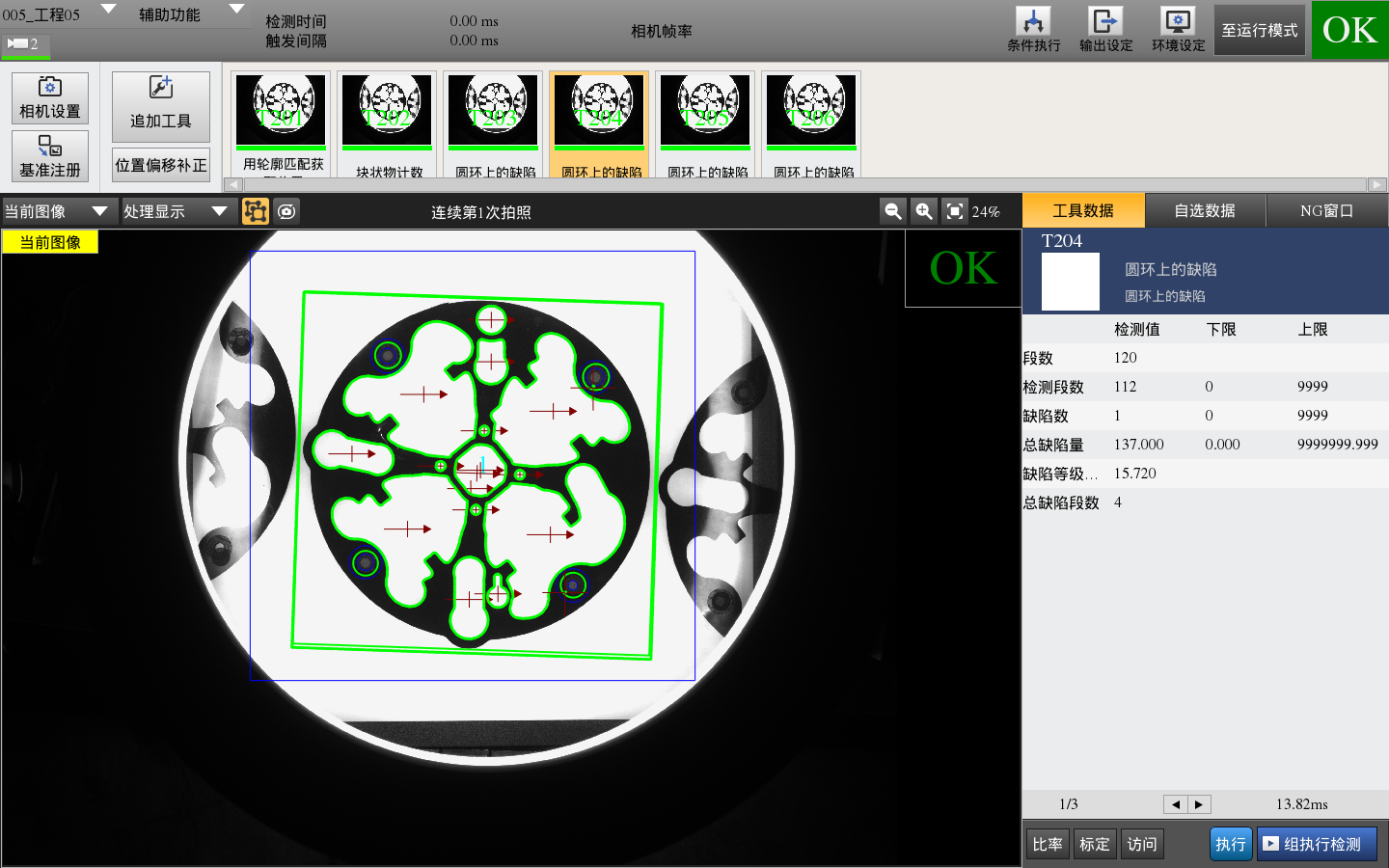

正光检测良品分析图:OK

电子元器件视觉检测设备

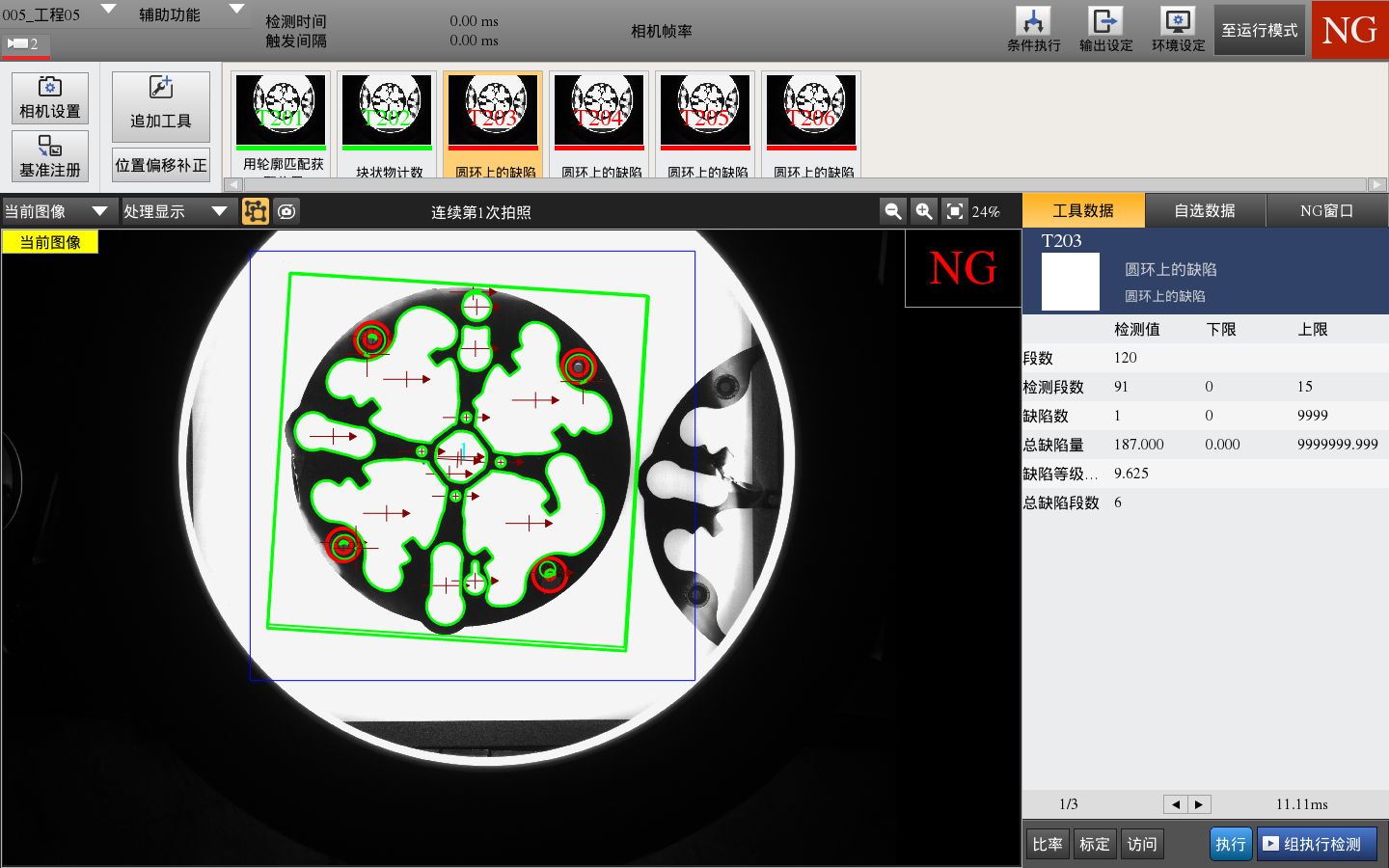

正光检测不良品分析图:NG      不良特征:偏移

电子元器件视觉检测设备

四、
电子元器件视觉检测设备安装要求:

 设备放置的检测空间:  在流水线上并入安装思普泰克视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
更多电子元器件视觉检测设备检测产品案例请登录安徽思普泰克网站查阅www.sipoah.com
